Una conexión de brida a tubería a menudo falla por razones que son fáciles de pasar por alto durante la instalación: una cara de brida ligeramente desigual, material de junta incorrecto, alineación forzada de pernos o una secuencia de apriete inconsistente. En tuberías industriales, sistemas de agua, salas de máquinas y líneas de proceso, estos pequeños errores pueden provocar fugas, tiempos de inactividad y costosos trabajos de reelaboración. Montar correctamente una brida en una tubería significa comprobar la compatibilidad, preparar las superficies, alinear las piezas con precisión y apretar la unión de forma controlada para que el accesorio bridado pueda sellar de forma fiable en condiciones reales de servicio.
Comience identificando el tipo de brida porque cada diseño cambia el método de instalación. Una brida con cuello soldado requiere una alineación de bisel precisa para una soldadura a tope, mientras que una brida deslizante depende de la profundidad de inserción correcta de la tubería y la ubicación de la soldadura en ángulo. Una brida para soldar a encaje necesita un pequeño espacio de expansión, y los diseños de juntas roscadas o traslapadas dependen del acoplamiento de la rosca o de la compatibilidad del extremo del muñón.
El método de conexión afecta las tolerancias, las herramientas, el acceso a la soldadura y los puntos de inspección. El uso de un estilo de conexión de brida incorrecto puede crear soldaduras débiles, una mala alineación o una unión que no coincida con la brida de acoplamiento. Un accesorio bridado siempre debe coincidir con el cronograma de la tubería, el servicio de servicio y el plano del proyecto antes de cortar o soldar la tubería.
El tamaño por sí solo no prueba la compatibilidad. Verifique el tamaño NPS o DN, la clasificación de clase o PN, la clasificación de presión, el diámetro exterior de la tubería, el diámetro interior de la brida, el revestimiento y la temperatura de servicio. Estándares como ASME B16.5, EN 1092-1 y AWWA C110 ayudan a definir dimensiones, patrones de perforación, clase de presión y expectativas de materiales.
Una clasificación incorrecta puede convertirse en un problema de seguridad, especialmente cuando se trata de una reducción de temperatura, vibración o servicio corrosivo. Dos bridas pueden parecer similares pero aun así tener diferentes patrones de pernos o supuestos de presión. Antes de ensamblar un accesorio bridado, registre el estándar, el tamaño, la clasificación, el material y el tipo de cara.
Estándar o sistema | Uso común | Qué verificar antes de la instalación |
ASME B16.5 | Tuberías de procesos industriales | Tamaño NPS, clasificación de clase, revestimiento, patrón de pernos |
EN 1092-1 | Proyectos internacionales | Tamaño DN, clasificación PN, tipo de brida, grupo de materiales |
AWWA C110 | Sistemas de agua y aguas residuales. | Clase de presión, revestimiento, revestimiento, patrón de perforación |
La inspección evita muchas fugas que luego parecen ser problemas de torsión. Revise la cara de la brida en busca de rayones, abolladuras, óxido, rebabas, daños en el revestimiento o corrosión, y confirme que el extremo del tubo esté cuadrado y preparado para soldar o roscar. Una superficie de sellado de cara elevada o plana debe estar lo suficientemente limpia para comprimir la junta de manera uniforme.
La junta, los pernos, las tuercas y las arandelas necesitan la misma revisión. Una junta demasiado grande puede invadir el orificio, mientras que una demasiado pequeña puede no cubrir la superficie de sellado. Reemplace los pernos dañados, las tuercas desgastadas, las arandelas oxidadas o las juntas comprimidas antes del montaje en lugar de intentar reparar las piezas defectuosas con un ajuste adicional.
Lista de verificación previa al ajuste:
● Confirme el tipo de brida, estándar, tamaño, clasificación y revestimiento.
● Verifique el diámetro exterior de la tubería, el espesor de la pared y la preparación del extremo.
● Inspeccione la cara de la brida en busca de rayones, óxido, abolladuras y rebabas.
● Verifique el material, el espesor y el tamaño de la junta.
● Confirme la compatibilidad del grado, la longitud, las arandelas y las tuercas de los pernos.
● Asegúrese de que ninguna pieza esté siendo forzada a alinearse.
Una medición precisa controla la posición final de la brida y la confiabilidad del accesorio embridado. Mida el diámetro exterior de la tubería, el espesor de la pared, la longitud de corte, la profundidad de inserción y la ubicación de la soldadura antes de colocar la brida. Para bridas para soldar deslizables y por encaje, la posición de la tubería dentro de la brida afecta el acceso a la soldadura, el espacio libre y la dimensión final entre caras.
Las marcas también deben tener en cuenta el espesor de la junta y la posición de la brida de acoplamiento. Al realizar la conexión a equipos fijos, válvulas o una línea existente, las dimensiones de campo deben compararse con el dibujo. Incluso un pequeño error entre el centro y la cara puede crear tensión en la tubería que luego aparece como fuga, vibración o relajación de la junta.
La cara de la brida debe ser perpendicular a la línea central de la tubería y concéntrica con el orificio de la tubería. Si la brida está inclinada, la junta se comprime de manera desigual incluso cuando los pernos alcanzan el par especificado. La desalineación también puede crear una rotación de la brida, donde un lado del accesorio con brida soporta más carga que el otro.
Los orificios para los pernos deben alinearse naturalmente con la brida correspondiente o la marca de orientación del proyecto. Si se alinean solo con fuerza, la posición de la tubería o brida necesita corrección antes de apretar. Los pernos están hechos para sujetar la junta, no para arrastrar un carrete de tubería a su posición.

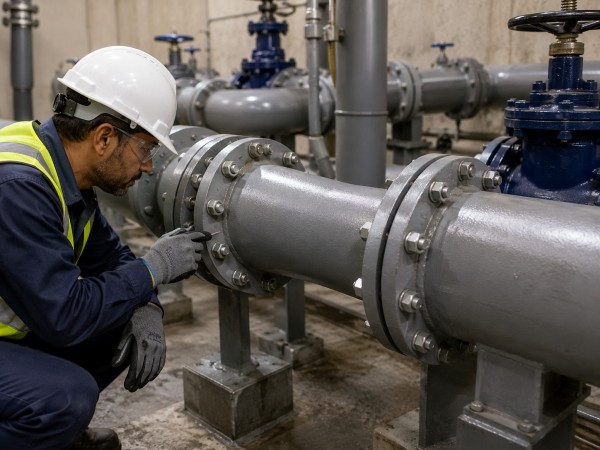

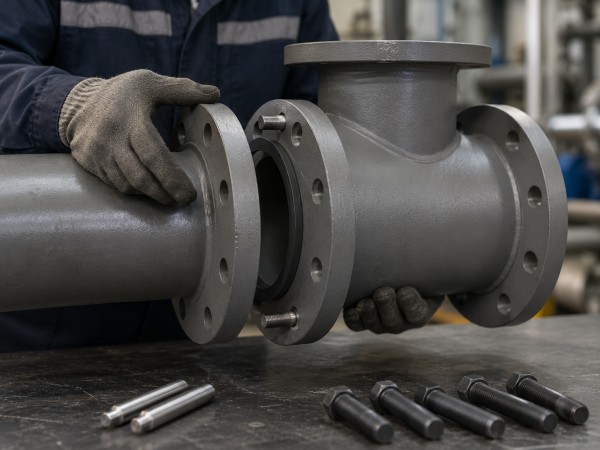

Un buen ajuste depende de un posicionamiento controlado y no de conjeturas. Los pasadores de alineación de bridas ayudan a colocar los orificios de los pernos en su posición sin dañar las roscas, mientras que los tornillos niveladores o las herramientas de separación adecuadas permiten un movimiento controlado. Calibradores, escuadras para tuberías, niveles, abrazaderas y reglas ayudan a verificar las dimensiones y la escuadra antes de bloquear el accesorio con bridas en su lugar.
Una llave dinamométrica calibrada debe estar lista antes de que comience el empernado final. Para instalaciones más grandes o críticas, se pueden especificar herramientas de torsión hidráulica para crear una carga de pernos más consistente. Los disolventes de limpieza y un cepillo de alambre de latón también son útiles porque una cara de brida sucia puede impedir una alineación cuidadosa.
Un accesorio bridado soldado generalmente requiere soldaduras por puntos antes de la soldadura final. Coloque soldaduras por puntos de manera uniforme alrededor de la junta, luego vuelva a verificar la cuadratura, la orientación de los orificios de los pernos y la posición de la cara de la brida. La distorsión por calor puede desalinear la brida, especialmente en tuberías de tamaño pequeño o secciones de paredes delgadas.
Las conexiones roscadas y de unión traslapada necesitan una pausa similar antes del ajuste final. Las roscas deben estar completamente enganchadas sin apretar demasiado y la brida de la junta traslapada debe girar libremente hasta que el patrón de pernos esté orientado correctamente. Una verificación final de alineación antes de la instalación de la junta protege el sello del conector bridado que viene a continuación.
La junta es el elemento de sellado de la junta, no un accesorio secundario. La selección debe considerar el medio, la presión, la temperatura, la compatibilidad química, el tipo de cara de la brida y el comportamiento de compresión. Las juntas de EPDM son comunes en el servicio de agua, el PTFE a menudo se selecciona por su resistencia química y las juntas en espiral o a base de grafito se utilizan donde la presión o la temperatura exigen un mayor rendimiento.
En un accesorio bridado, las juntas de cara completa y de anillo sirven para diferentes caras de brida. Una junta de cara completa cubre toda la superficie de la brida y es común en las bridas de cara plana, mientras que una junta de anillo se coloca dentro del círculo de pernos en las bridas de cara elevada. Para un accesorio bridado en servicio químico, de vapor o de alta presión, la selección de la junta debe seguir las especificaciones y no las preferencias del instalador.
Tipo de junta | Aplicación común | Riesgo principal si se usa mal |
EPDM | Agua y aguas residuales | Poca resistencia a aceites o hidrocarburos. |
PTFE | servicio quimico | Flujo lento o frío si no está bien soportado |
herida en espiral | Tubería de proceso | Requiere un control correcto de la compresión. |
Grafito | Vapor y alta temperatura | No apto para todos los servicios de oxidación. |
La posición de la junta afecta directamente el rendimiento del sellado. La junta debe asentarse uniformemente sobre la superficie de sellado sin sobresalir del orificio de la tubería ni colgar fuera del área de contacto. Una junta descentrada puede erosionar el flujo, reducir el ancho de sellado efectivo o crear una ruta de fuga en un lado del conector bridado.
Las tuberías verticales necesitan especial cuidado porque la gravedad puede hacer que la junta se deslice antes de que se asienten los pernos. Los pernos inferiores o los pernos de centrado pueden mantener la junta en su lugar sin exceso de adhesivo. El adhesivo pesado puede interferir con la compresión, contaminar la superficie de sellado o dificultar el desmontaje futuro.
En un accesorio con brida, el atornillado crea la fuerza de sujeción que comprime la junta y mantiene unidas las caras de la brida. El diámetro, la longitud, el grado, el uso de la arandela y la compatibilidad de la tuerca del perno deben coincidir con el estándar de la brida y la clase de presión. Los herrajes mixtos pueden parecer aceptables, pero pueden tener diferentes tolerancias de rosca, niveles de resistencia, recubrimientos o comportamiento de fricción.
Las roscas limpias ayudan a que la tuerca gire suavemente y producen una precarga del perno más predecible. Los pernos de acero inoxidable pueden sufrir irritaciones, especialmente cuando se aprietan sin un lubricante antiagarrotamiento adecuado. Un accesorio bridado con pernos que no coinciden puede sellar temporalmente, pero es menos confiable durante el ciclo de presión o el mantenimiento.
Lista de verificación del conjunto de juntas y pernos:
● Instale una junta nueva que coincida con el medio de servicio.
● Mantenga la junta centrada en la superficie de sellado.
● Utilice la calidad, el diámetro y la longitud de perno especificados.
● Mantenga tuercas, pernos y arandelas limpios y compatibles.
● Aplique lubricante sólo donde lo requiera la especificación.
● Inserte todos los pernos antes de aplicar el torque final.
El ajuste final debe comenzar sólo después de que todos los pernos estén instalados. Primero, apriete las tuercas con los dedos para que la junta pueda asentarse uniformemente y se pueda comprobar la separación de la brida en toda la circunferencia. Si un lado se cierra mientras el lado opuesto permanece abierto, es posible que las caras de las bridas no estén paralelas o que la tubería esté bajo tensión.
Apretar a mano también brinda una última oportunidad para confirmar que la junta no se ha movido. La brida no debe inclinarse y la junta no debe sobresalir ni doblarse. Este paso protege el accesorio bridado de una compresión desigual durante el primer paso de torsión.
En un accesorio con brida, un patrón de apriete circular carga un lado de la brida antes de que el otro lado se haya asentado. Eso puede inclinar la brida, aplastar parte de la junta y dejar otra área poco comprimida. Un patrón entrecruzado o en estrella distribuye la carga de manera más uniforme a lo largo del círculo de pernos.
Una secuencia práctica utiliza varios pases. La primera pasada aplica un porcentaje bajo del torque objetivo, la segunda aumenta la carga y la pasada final alcanza el torque de perno especificado. Después de pasar el patrón cruzado, una pasada de verificación circular en el valor final confirma que no se pasó ningún perno.
Etapa de apriete | Objetivo | Qué mirar |
Apretado con los dedos | Asiente todos los pernos uniformemente | Posición de la junta y separación de la brida |
Pase de bajo par | Comience la compresión uniforme | Inclinación de brida |
Paso de par medio | Estabilizar el asiento de la junta | Resistencia desigual de los pernos |
Paso de par final | Alcance la precarga del perno objetivo | secuencia correcta |
Pase de control final | Confirmar consistencia | Pernos perdidos o relajados |
La lubricación cambia la relación entre el torque aplicado y la carga real del perno. Las roscas secas crean más fricción, mientras que las roscas lubricadas permiten que más torsión se convierta en fuerza de sujeción. Por lo tanto, el mismo valor de torsión puede producir una precarga del perno diferente dependiendo del estado de la rosca, el tipo de lubricante y la superficie de apoyo de la tuerca.
Aplique lubricante antiagarrotamiento a las roscas de los pernos y a las superficies de apoyo de las tuercas cuando sea necesario, especialmente cuando el desgaste o el desmontaje futuro sean una preocupación. Evite poner lubricante en la junta a menos que el fabricante o las especificaciones del proyecto lo requieran. La lubricación controlada ayuda a sellar el accesorio con bridas sin sobrecargar los pernos.
Se debe inspeccionar un accesorio bridado completo antes de presurizar la línea. Verifique que las caras de las bridas permanezcan paralelas, que la junta no sobresalga y que los pernos parezcan apretados uniformemente. Las roscas deben extenderse adecuadamente más allá de las tuercas y los soportes de tubería no deben desalinear el conector bridado.
La documentación es parte de la instalación profesional. Registre el tamaño de la brida, la clasificación, el material de la junta, el grado de los pernos, la condición del lubricante y el valor de torsión final cuando sea necesario. Un accesorio bridado documentado es más fácil de inspeccionar, reparar y solucionar problemas durante el mantenimiento futuro.
Las pruebas de fugas dependen del servicio, las especificaciones del proyecto y el nivel de riesgo. La prueba de presión hidrostática es común para muchos sistemas líquidos porque el agua almacena menos energía que el gas comprimido. En otros casos se pueden utilizar pruebas de fugas neumáticas, comprobaciones con solución jabonosa e inspección visual, pero las pruebas con gas presurizado requieren controles de seguridad más estrictos.
Durante la prueba, observe el área de la junta, el círculo de pernos y la interfaz de la cara de la brida. Una filtración lenta puede indicar superficies de sellado dañadas, compresión insuficiente o incompatibilidad de juntas. Nunca apriete un accesorio bridado presurizado con fugas a menos que el procedimiento lo permita y se haya controlado el riesgo.
Se pueden corregir varios problemas antes de que el sistema entre en servicio. Los orificios para pernos que no están alineados generalmente indican tensión en la tubería, longitud incorrecta del carrete o orientación incorrecta de la brida. Una junta que sigue deslizándose puede necesitar pernos de centrado, un mejor soporte o una verificación del tamaño de la junta.
Si la junta tiene fugas después de apretarla, evite asumir que la respuesta siempre es aplicar más torque. La causa puede ser relajación de la fluencia de la junta, daño en la cara de la brida, corrosión, superficies de sellado sucias o lubricación de pernos no coincidentes. Encontrar la causa evita que se repitan los fallos del accesorio embridado.
Montar una brida en una tubería requiere más que piezas coincidentes y apretar pernos. Se obtienen resultados confiables al verificar el tipo de brida, la presión nominal, el material de la junta, la alineación de la tubería, el estado de los pernos y la secuencia de apriete antes de que el sistema entre en servicio. Cada paso ayuda a reducir las fugas, el retrabajo y los problemas de mantenimiento a largo plazo.
Para proyectos que necesitan componentes de accesorios con bridas duraderos, Shanxi Jin Steel Casting Co.,Ltd. proporciona accesorios de tubería fundidos diseñados para una instalación práctica y un rendimiento confiable de la tubería. La elección de accesorios que combinen correctamente favorece un montaje más seguro, un mantenimiento más fluido y un funcionamiento más estable en condiciones de trabajo reales.
R: Primero verifique el tipo de brida, el tamaño de la tubería, la junta y los pernos. Luego alinee la brida cuadrada con la tubería, asegúrela, instale la junta y apriete los pernos de manera uniforme.
R: Un accesorio con brida conecta tuberías, válvulas, bombas o equipos con una junta atornillada. Permite un montaje, desmontaje, inspección y mantenimiento más sencillos que las conexiones soldadas permanentes.
R: Las causas comunes incluyen una mala alineación de las bridas, superficies de sellado dañadas, material de junta incorrecto, torque de perno desigual, juntas reutilizadas, tensión en la tubería o pernos apretados en la secuencia incorrecta.
R: No. Los pernos de la brida generalmente se deben apretar en forma de cruz o de estrella, por etapas, para comprimir la junta de manera uniforme y reducir la rotación de la brida.
R: No se recomienda reutilizar una junta. Una vez comprimido, puede perder recuperación y crear una presión de sellado desigual, lo que aumenta el riesgo de fugas después del reensamblaje.
R: Haga coincidir la junta con el medio, la presión, la temperatura, la cara de la brida y la compatibilidad química. Las juntas de EPDM, PTFE, grafito y espiral se adaptan a diferentes condiciones de servicio.
