Instalación De Tuberías

Excavación de zanjas

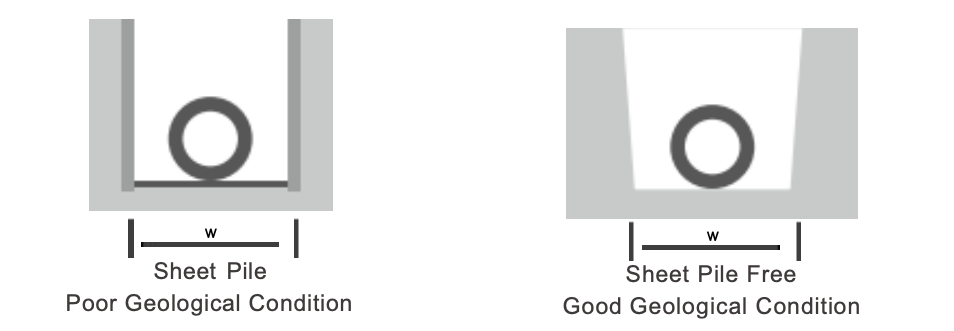

Diagrama de zanja

Ancho de zanja estándar para tuberías de hierro dúctil

Tamaño nominal DN (mm)	Ancho de zanja estándar W（mm）	Tamaño nominal DN (mm)	Ancho de zanja estándar W（mm）
80	680	700	1300
100	700	800	1400
150	750	900	1500
200	800	1000	1600
250	850	1100	1700
300	900	1200	1800
350	950	1400	2000
400	1000	1500	2100
450	1050	1600	2200
500	1100	1800	2400
600	1200	2000	2600

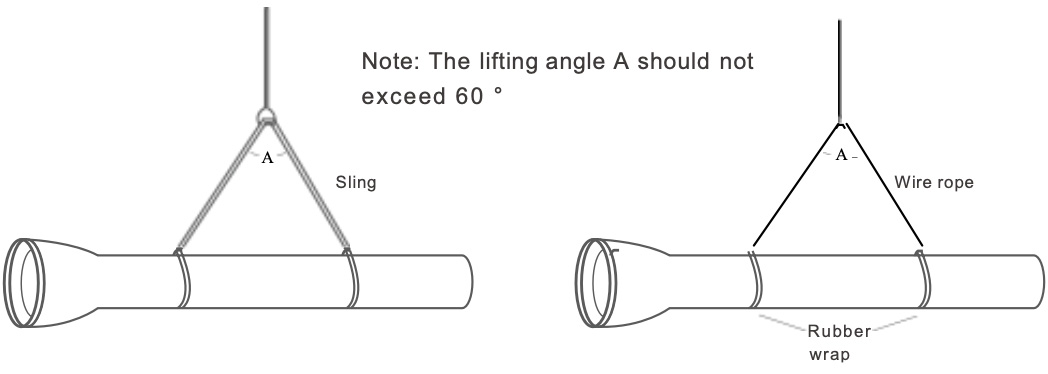

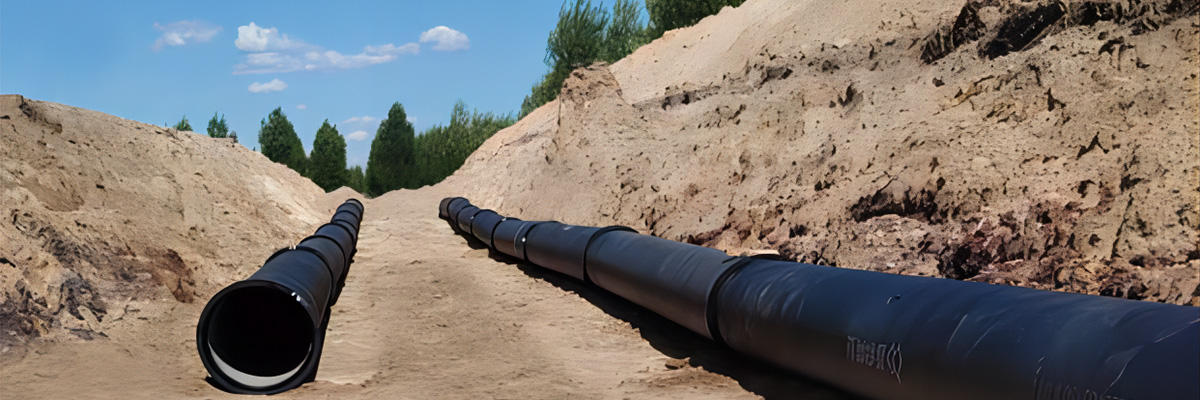

Colocación de tuberías

Instalación de grifo de encaje en tubería de hierro dúctil tipo T

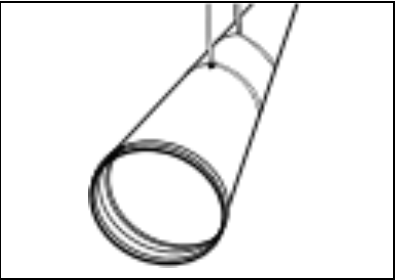

Limpieza de casquillo y espiga.

Limpie a fondo el casquillo y la espiga, inserte el anillo de sellado de goma y compruebe si todas las direcciones orientadas son adecuadas y están correctamente fijadas.

Instalación del anillo de sellado de goma

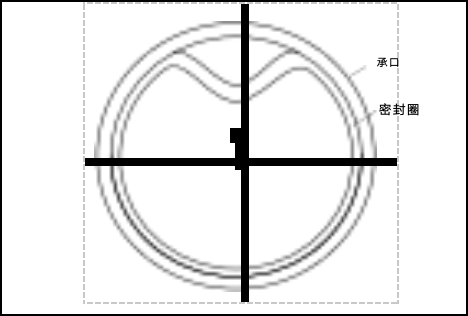

Inserte el anillo de sellado de goma (tubo de diámetro pequeño)

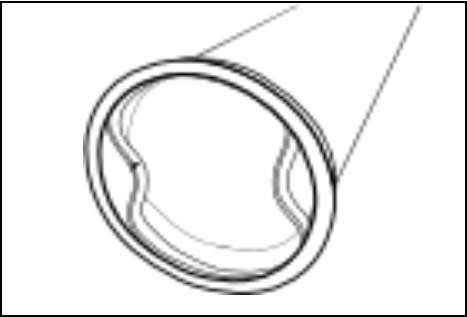

Inserte el anillo de sellado de goma en el casquillo, dándole forma de corazón o de 8, y luego inserte la mitad inferior o la parte superior e inferior del anillo de sellado de goma en las ranuras del casquillo.

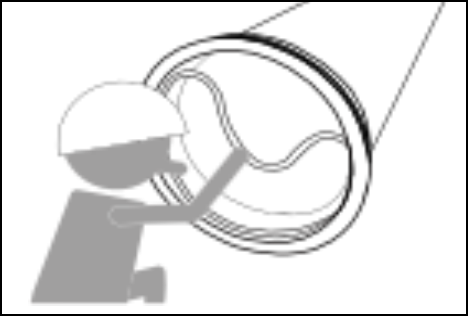

Inserte el anillo de sellado de goma (tubo de gran diámetro)

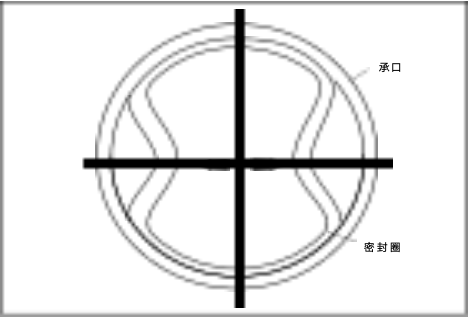

Alinee la línea de marca blanca en el anillo de sellado de goma con la línea de marca en la superficie del extremo del casquillo y luego inserte el anillo de sellado de goma en el casquillo en forma de flor, como se muestra en la siguiente figura. (Asegúrese de que la circunferencia del anillo de sellado de goma mire hacia la ranura de sellado adecuada).

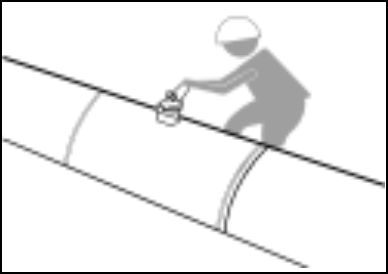

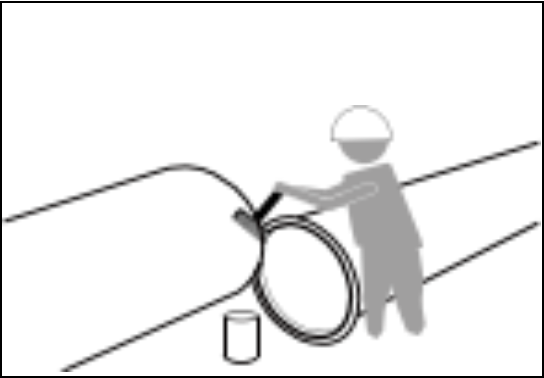

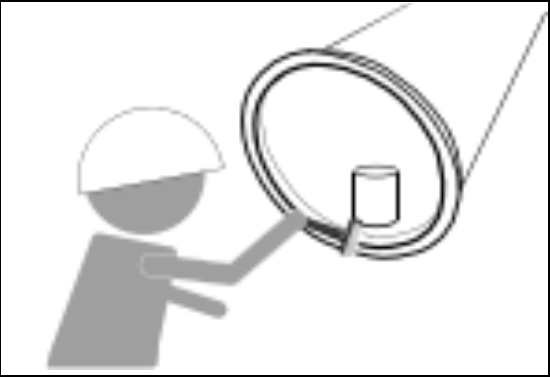

Después de eliminar el polvo y las impurezas, aplique una capa de lubricante en el área desde el extremo del encaje hasta el interior de la línea blanca y la superficie interior del anillo de sellado de goma.

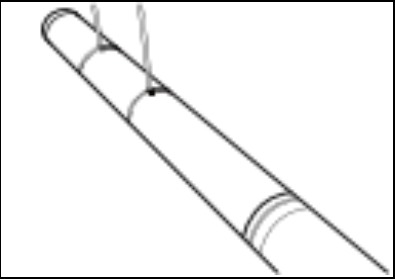

Asegúrese de que la espiga haya sido biselada; de lo contrario, los bordes cuadrados o afilados pueden causar daños o desplazamiento del anillo de sellado y provocar fugas. Al cortar tuberías en el sitio de construcción, se debe usar una lima pesada o una amoladora para biselar el casquillo y eliminar los bordes afilados.

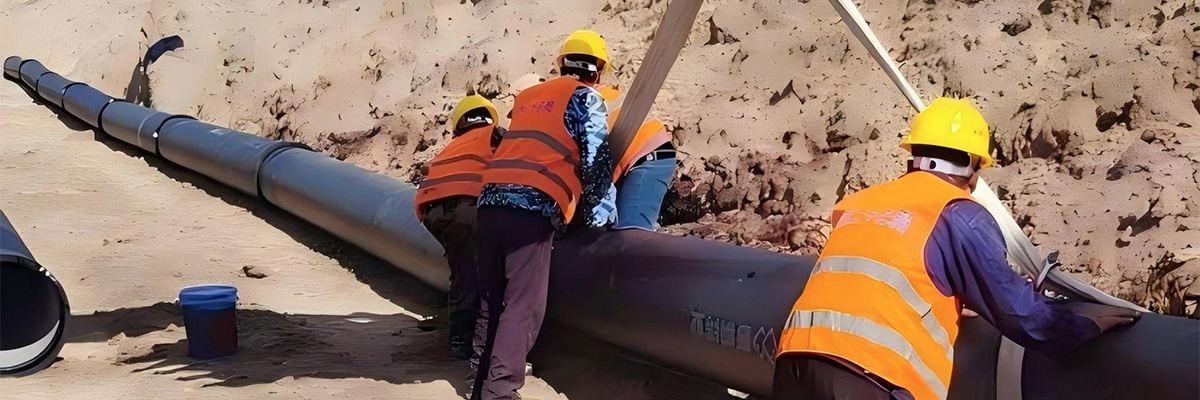

Alinee la espiga con el casquillo y luego insértela en el casquillo de la tubería.

Uso de herramientas de conexión
Las tuberías con un diámetro de DN700-1200 utilizan dos deslizadores de varilla de control al conectarse, mientras que las tuberías con un diámetro de DN1400-2000 utilizan tres deslizadores de varilla de control

Uso de herramientas de conexión
Tuberías con un diámetro de DN700-1200 use dos varillas de control. Empuje el extremo de la espiga del tubo dentro del casquillo.
Al empujar hacia adentro, asegúrese de que la unión esté recta.

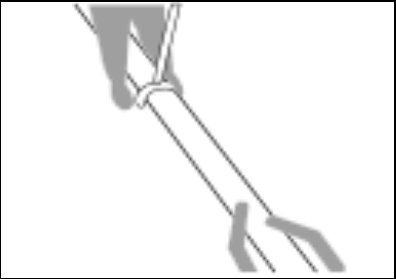

Los tubos de diámetro pequeño se pueden introducir con una varilla larga y una horquilla. Para tuberías de gran diámetro, es necesario agregar bloques de cadena, extractores de varillas giratorias, etc. durante la conexión, mientras que las tuberías con un diámetro de DN1400-2000 usan tres deslizadores de varilla de control.

Tabla de cantidad de bloques de cadena para la instalación de tuberías de hierro dúctil

Tamaño nominal DN(mm)	Parámetros del bloque de cadena (tonelaje)	Número de bloques de cadena (PCS)
DN1 00 200	1	1
DN300 ~400	2	1
DN500 ~ 600	5	1
DN700 ~ 800	5	1
DN900 ~ 1000	5	2
DN1200 ~ 1400	8	2~3
DN1600 ~2000	10	2~3

Ángulo de deflexión

Cuando se requiere deflexión de la tubería, se puede utilizar el método de deflexión de la tubería en la junta dentro del rango de deflexión angular permitido.

Tamaño nominal DN(mm)	Ángulo de deflexión permitido
80-200	5.
250-350	4。
400	30 30'
450-600	30
700-900	20 30'
1000-2000	2.

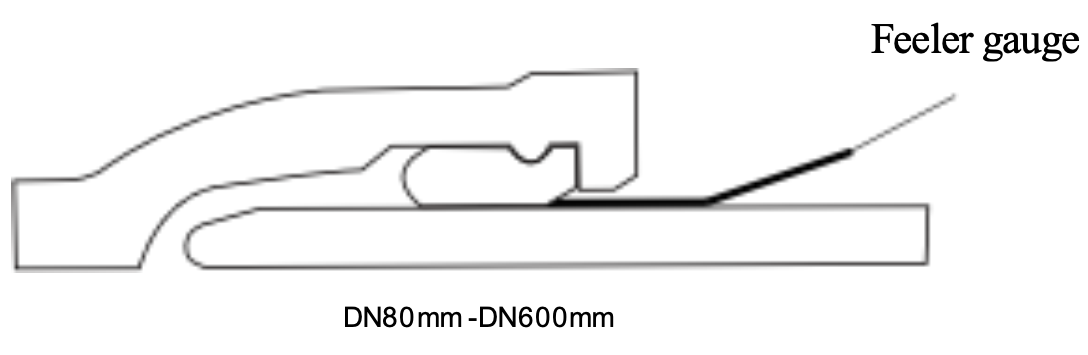

Comprobar la posición del anillo de sellado.

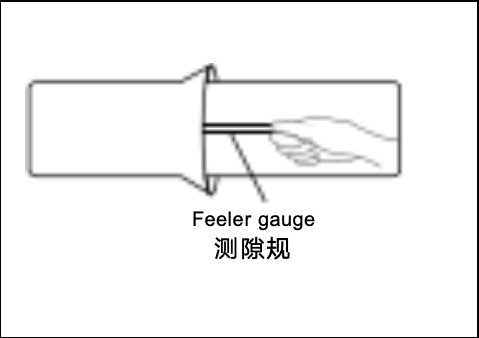

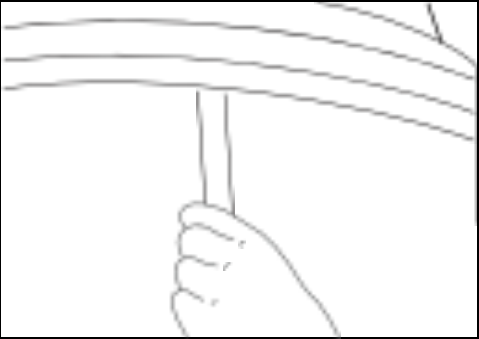

Inserte una galga de espesores en el espacio entre el casquillo y la espiga y verifique a lo largo de la circunferencia del casquillo para asegurarse de que la posición del anillo de sellado sea la adecuada.

DN	P-10	DN	P-10	DN	P-10
DN	junta tipo T	DN	junta tipo T	DN	junta tipo T
80	75	450	110	1400	230
100	78	500	110	1500	240
125	80	600	110	1600	250
150	85	700	140	1800	290
200	90	800	150	2000	309
250	95	900	165	2200	--
300	100	1000	175	2400	--
350	100	1100	190	2600	--
400	100	1200	205

Relleno

El suelo utilizado para el relleno de zanjas deberá estar libre de escorias, polvo, desechos, vegetales o materiales orgánicos, grava, rocas, tierra congelada u otros materiales inadecuados. Desde 0,3 metros por encima de la parte superior de la tubería hasta el lecho de la acera, se puede utilizar suelo que contenga grava, con un tamaño máximo no superior a 20 cm.

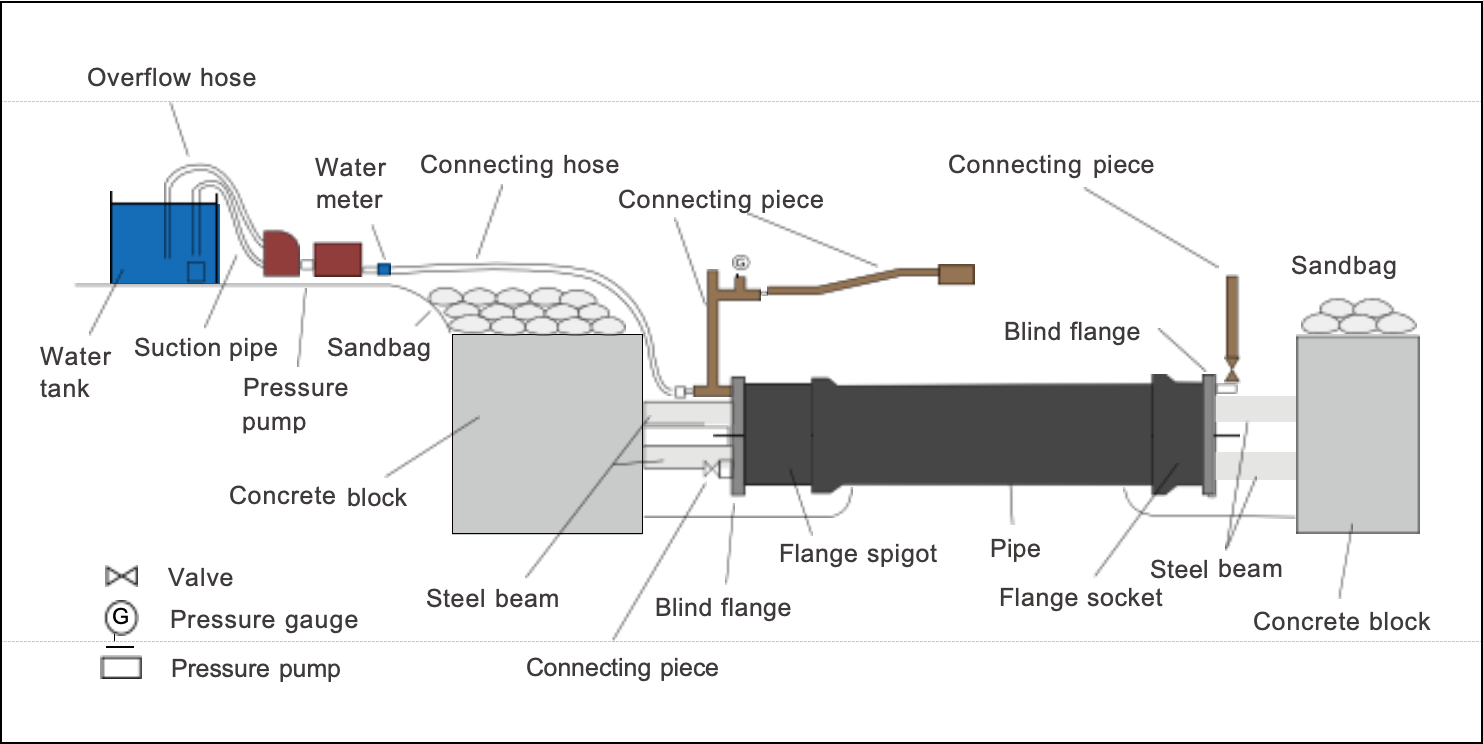

Prueba de presión

Después del relleno, se realiza una prueba de presión para comprobar la fiabilidad de su rendimiento.
