Manipulación, Transporte y Almacenamiento de Tuberías de Hierro Dúctil

Las tuberías de hierro dúctil son objetos pesados ​​y se debe tener cuidado para garantizar la calidad de las tuberías durante su manipulación. Cuando se utilizan montacargas para descargar los tubos, asegúrese de que la hoja de la horquilla no dañe el tubo ni sus revestimientos.

1.1 Precauciones

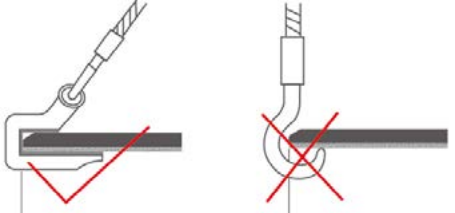

La grúa o el montacargas está disponible para elevación, donde se aplicarán ganchos especiales, como se muestra en la Figura 1. Los ganchos especiales deben ser ganchos de acero acolchados, correas de nailon o cables de acero cubiertos con caucho, para no dañar el revestimiento interno de cemento y la capa de acabado externa.

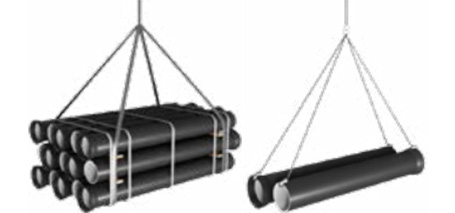

1.3.1 Para haces de tubos de hierro dúctil, se deben utilizar correas y herramientas de elevación diseñadas específicamente para levantarlos desde la parte inferior de todo el haz. En ningún caso los tubos o las correas deben levantarse directamente con un gancho para evitar la distorsión del embalaje, la rotura de las correas del paquete o el desprendimiento del paquete durante el levantamiento.
1.3.2 Para tuberías de hierro dúctil empaquetadas a granel, se debe usar un gancho o correa de elevación especialmente diseñado para levantar una o varias cada vez, como se muestra en la Figura 2;

3.1 Cuando se utiliza un montacargas, las partes que entran en contacto con las tuberías deben protegerse durante el manejo, en particular la hoja de la horquilla.

(1) En caso de transporte por camión o ferrocarril. el vagón o vagón deberá limpiarse libre de materias extrañas. mientras tanto, el esquema de carga se preparará de acuerdo con la capacidad del vehículo;
(2) En caso de transporte por camión o ferrocarril, se deben colocar bases de madera en el piso para evitar el contacto directo entre el extremo del casquillo y el piso. Los tubos se pueden cargar en el vehículo en haces, en forma piramidal o con lados rectos.
La carga piramidal se construirá apoyando la tubería entre pares de tuberías en la capa anterior con el casquillo en capas sucesivas invertidas. La carga por lados rectos solo se utilizará cuando los vehículos tengan soportes diseñados específicamente a lo largo de los lados de la plataforma, donde se utilicen soportes especiales que separan las capas para garantizar que no se produzca contacto de metal con metal entre filas de tuberías.
(3) Durante la descarga del vehículo, es necesario evitar tirar o dejar caer directamente el tubo, envuelto o no, al suelo, incluso sobre suelo arenoso.

3.1 Requisitos para el sitio de apilamiento
3.1.1 El área de almacenamiento deberá ser nivelada y resistente. Evite
: terrenos pantanosos;
- Terreno inestable;
- Suelo corrosivo;
3.1.2 Al llegar al sitio de almacenamiento, las tuberías deben ser inspeccionadas y, si presentan algún daño, se debe reparar el revestimiento interno o externo y la superficie de unión, preferiblemente antes del apilado.
3.1.3 Se colocarán dos tiras de madera debajo de las tuberías para evitar su contacto directo con el suelo, y la madera seleccionada deberá ser resistente.
3.1.4 Para el almacenamiento por períodos prolongados, las tuberías se cubrirán con lona o tela tejida, para protegerlas contra el polvo o la suciedad.
3.2 Disposición de apilamiento
3.2.1 Existen principalmente 2 tipos de disposiciones de apilamiento para tuberías de hierro dúctil: apilamiento cuadrado y apilamiento piramidal.

3.2.2 Apilamiento cuadrado: como se muestra en la Figura 3.
Cada nivel de tubería se colocará con sus ejes en ángulo recto con respecto a los del nivel anterior para formar una pila estable y compacta. Las tuberías descansan directamente sobre las que están debajo y se debe tener especial cuidado al bajar las tuberías
a su posición para evitar daños a la capa protectora, las fundas y el envoltorio.

Teniendo en cuenta la capacidad de carga de las tuberías subyacentes, se recomienda la altura de apilamiento para tuberías de hierro dúctil K9 como se muestra en la Tabla 1, y la altura preferida para tuberías de hierro dúctil Clase C se muestra en la Tabla 2.
