Una junta con fugas, una conexión roscada atascada o una bomba que no se puede retirar sin cortar la tubería pueden convertir el mantenimiento de rutina en un costoso tiempo de inactividad. Aquí es donde a menudo tiene sentido un En lugar de crear una conexión permanente o de difícil mantenimiento, proporciona una junta atornillada y con junta que puede soportar presión, vibración y acceso repetido cuando se especifica correctamente. Comprender cuándo utilizar accesorios de brida ayuda a los ingenieros, técnicos y compradores a elegir una conexión que equilibre el rendimiento del sellado, el espacio de instalación, las necesidades de mantenimiento y los costos operativos a largo plazo. racor con bridas .
Un accesorio con brida se vuelve más práctico a medida que aumenta el tamaño de la tubería, tubo o manguera. Los accesorios roscados grandes requieren una gran fuerza de apriete, más espacio libre para la llave y un enganche cuidadoso de la rosca; bajo picos de presión o vibraciones, puede resultar difícil confiar en esas interfaces. En el servicio hidráulico, se utilizan conexiones SAE J518 como el Código 61 y el Código 62 porque la carga se comparte a través de un patrón de pernos en lugar de concentrarse a través de una junta roscada. Eso los hace comunes en las salidas de bombas, circuitos de cilindros, colectores, equipos pesados y líneas hidráulicas industriales.
Los aumentos repentinos de presión también empujan a los ingenieros a optar por uniones tipo brida. Un sistema puede tener una presión de trabajo normal que parece manejable y aún así ver pulsos cortos durante el arranque, el cierre de la válvula, el ciclo de la bomba o los cambios de carga. Un accesorio con brida seleccionado correctamente ayuda a resistir esos eventos a través de una cabeza de brida rígida, una precarga de perno controlada y una junta o sello frontal de junta tórica. La selección debe seguir el estándar correcto y la condición de servicio, no la apariencia.

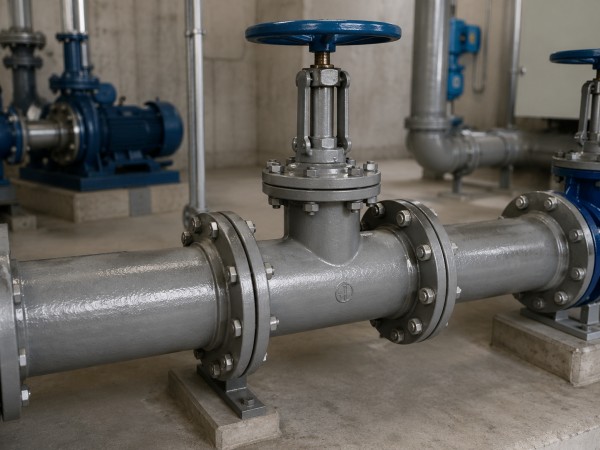

Un accesorio con bridas suele ser la opción correcta cuando se debe retirar, limpiar, inspeccionar o reemplazar el equipo sin cortar el sistema. Las bombas, los filtros, los intercambiadores de calor, las válvulas y los carretes de prueba se benefician de una conexión que se puede desatornillar y volver a ensamblar. Esto reduce el tiempo de inactividad y evita permisos de soldadura, reemplazo de secciones de tubería y retrabajos innecesarios.
Los diseños más confiables colocan accesorios de brida en los límites de servicio planificados. Las tuberías soldadas pueden ser mejores para el enrutamiento permanente, mientras que un accesorio con bridas en la interfaz del equipo brinda a los técnicos acceso donde realmente se necesita. Este diseño híbrido evita juntas innecesarias en todo el sistema. Cuando las horas de parada son costosas, el acceso al servicio puede superar el costo inicial de instalación.
La maquinaria compacta a menudo deja poco espacio para una rotación grande de la llave. Se puede ensamblar un accesorio con bridas colocando el componente y apretando los pernos, lo que ayuda en patines abarrotados, equipos móviles, colectores hidráulicos y trabajos de modernización. A esto se le suele denominar ensamblaje sin espacio libre porque no es necesario que el accesorio gire alrededor del eje de la tubería durante el apriete final.

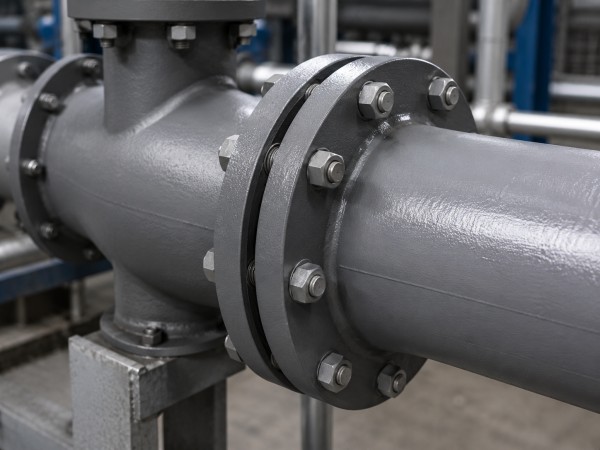

La ventaja mecánica de una conexión por brida proviene de la distribución de la carga. En lugar de depender de un acoplamiento roscado, un accesorio con brida utiliza varios pernos para aplicar fuerza de sujeción a través de la cara de la brida. Esto genera una precarga del perno de manera gradual y uniforme, mejorando la compresión de la junta. El apriete en forma de cruz o de estrella es importante porque apretar completamente un lado antes que el otro puede distorsionar la junta y dejar parte del sello poco comprimido.
Esto no hace que una brida sea automáticamente a prueba de fugas. El cuerpo del conector puede ser resistente, pero la conexión funciona tan bien como el procedimiento de montaje. El grado del perno, el estado de la arandela, la lubricación, el paralelismo de las bridas y la secuencia de torsión afectan la carga final del perno. Un accesorio bridado de calidad aún puede tener fugas si los pernos se aprietan al tacto, se reutiliza la junta o la carga de la tubería desalinea las caras.
La junta o junta tórica es la pieza que bloquea el camino de la fuga. En muchas conexiones de bridas hidráulicas , un sello frontal de junta tórica proporciona un punto de sellado definido que se puede reemplazar durante el servicio. En las tuberías de proceso, el sello puede ser una junta plana, una junta enrollada en espiral, una junta de cara completa o una junta RTJ, dependiendo de la presión, la temperatura, el fluido y el estilo de la cara de la brida. Por lo tanto, un accesorio con bridas debe tratarse como un sistema de unión, no simplemente como una pieza metálica.
La selección del sello comienza con el fluido. El aceite hidráulico, el agua, el vapor, los disolventes, los ácidos, los cáusticos y los lodos abrasivos imponen diferentes exigencias a los elastómeros y los materiales de las juntas. La temperatura puede endurecer, ablandar o desgastar un sello, mientras que los productos químicos pueden causar hinchazón o grietas. Los rayones, las picaduras de corrosión y el acabado deficiente de la superficie de la junta aún pueden crear vías de fuga.
Los accesorios de brida a menudo se seleccionan para equipos móviles y maquinaria industrial porque estos sistemas rara vez funcionan en condiciones de calma. Las bombas crean pulsaciones, las mangueras se mueven bajo carga, los marcos vibran y los cambios de presión envían golpes a través de la línea. Un accesorio con brida resiste mejor el aflojamiento que muchas conexiones roscadas grandes porque la fuerza de sujeción se comparte y el sello se mantiene entre caras controladas. Esto es valioso cerca de codos de mangueras, puertos de bombas y colectores de cilindros.
La confiabilidad aún depende del diseño circundante. La tubería sin soporte puede actuar como una palanca y transferir la carga de flexión a la brida. Los ciclos térmicos pueden relajar la carga de los pernos con el tiempo, especialmente si la junta se desliza o la junta se ensambló de manera desigual. Las buenas prácticas incluyen abrazaderas de soporte, recorrido de mangueras, comprobaciones de alineación e inspección de arranque.
Los accesorios roscados son simples, compactos y rentables para líneas pequeñas, de baja presión y no críticas. Son comunes en servicios públicos y aplicaciones donde la línea no está expuesta a vibraciones fuertes o desmontaje frecuente. La debilidad es que el sello a menudo depende de la forma de la rosca, el sellador, la calidad del acoplamiento y el torque de instalación. Una vez que el accesorio se vuelve grande, la fuerza de instalación se vuelve incómoda y la vibración puede abrir gradualmente una vía de fuga.
Un accesorio con brida suele ser un candidato más fuerte cuando la línea es más grande, la presión es más alta o la junta se abrirá durante el mantenimiento. También reduce el riesgo de dañar las roscas debido al montaje repetido. La compensación es más piezas, más espacio y un proceso de ajuste controlado. Los compradores deben comparar el riesgo de falla y el acceso al servicio, no solo el precio unitario.
Las uniones soldadas son excelentes para enrutamiento permanente. Reducen los puntos de fuga con juntas, encajan en bastidores de tuberías ajustados y pueden soportar servicios exigentes de presión o temperatura cuando se controlan la soldadura y la inspección. Su limitación aparece cuando es necesario retirar el equipo. Cortar, esmerilar, volver a soldar, examinar y volver a realizar pruebas pueden convertir una simple reparación en una interrupción más prolongada.
Un accesorio con brida es mejor cuando se debe abrir la junta sin reconstruir la línea. Ejemplos típicos son válvulas, bombas, carretes extraíbles y puntos de inspección. Muchos sistemas industriales utilizan tuberías soldadas para enrutamiento fijo y accesorios de brida en los límites de servicio. Ese enfoque mantiene robustas las secciones permanentes y al mismo tiempo preserva el acceso.
Los adaptadores hidráulicos son útiles en sistemas de presión moderada, colectores compactos y conjuntos de mangueras más pequeños. Proporcionan transiciones flexibles entre puertos, roscas y extremos de tubos o mangueras. Sin embargo, a medida que aumentan el tamaño y la presión, los adaptadores pueden volverse voluminosos o más sensibles al torque y la alineación. A menudo se prefiere un conector bridado en puertos de alta presión, conjuntos de mangueras grandes y equipos hidráulicos de servicio pesado.
Tipo de conexión |
Mejor uso |
Ventaja principal |
Limitación principal |
Racor roscado |
Líneas pequeñas y de baja presión. |
Bajo costo |
Sensible a las vibraciones |
Junta soldada |
Enrutamiento permanente |
Menos puntos de fuga con juntas |
Difícil de abrir |
Adaptador hidráulico |
Transiciones de presión moderada |
Diseño flexible |
Limitado en tallas grandes |
Montaje de brida |
Juntas de alta presión o reparables |
Interfaz fuerte y extraíble |
Necesita espacio y procedimiento. |
La selección debe comenzar con las condiciones de operación, no con la pieza más cercana en stock. La presión de trabajo, los aumentos repentinos de presión, la temperatura de diseño, el tamaño de la tubería o manguera y el ciclo de trabajo afectan la elección correcta. Un accesorio bridado utilizado en servicios hidráulicos puede necesitar compatibilidad con el Código 61 o el Código 62, mientras que las tuberías industriales pueden requerir una clase de presión ASME B16.5 y una clasificación de presión y temperatura correspondiente. Las formas de bridas similares no hacen que los sistemas sean intercambiables.
La temperatura merece atención porque la presión nominal no es fija en todas las condiciones. La resistencia del material, el comportamiento de la junta y el rendimiento de los pernos pueden cambiar a medida que la temperatura aumenta o disminuye. Si el sistema transporta vapor, aceite caliente, productos químicos o fluidos fríos, la clasificación debe compararse con la norma aplicable y los datos del fabricante. Las calificaciones demasiado simplificadas crean riesgos fuera de los supuestos de temperatura ambiente.
Un accesorio con brida debe seleccionarse tanto por la compatibilidad del material como por la resistencia mecánica. El acero al carbono es común para servicios industriales en general, el acero inoxidable se utiliza cuando la resistencia a la corrosión o la limpieza son importantes, y los aceros aleados se pueden seleccionar para temperaturas elevadas o trabajos severos. El aluminio y el hierro dúctil aparecen en aplicaciones específicas, pero cada material tiene sus límites. El fluido, el entorno, los productos químicos de limpieza y el mecanismo de corrosión deben guiar la decisión.
La corrosión galvánica es un problema oculto cuando se conectan metales diferentes en presencia de un fluido conductor. Los cloruros pueden desafiar al acero inoxidable, los medios abrasivos pueden desgastar las superficies de sellado y la exposición al aire libre puede atacar los pernos y las caras de las bridas. Es posible que sean necesarios revestimientos, juntas de aislamiento, materiales de pernos compatibles y tolerancias para la corrosión. Un material barato puede resultar caro si acorta la vida útil del sello.
La geometría de acoplamiento debe verificarse antes de la compra. El círculo de pernos, el tamaño del orificio, la cara de la brida, la ranura de la junta y el estilo de sellado deben coincidir con el componente que se está conectando. Los diseños de cara elevada, cara plana y RTJ no son alternativas casuales; cada uno funciona con una junta compatible y una cara de acoplamiento. Un visualmente similar accesorio con bridas puede no lograr sellar si el patrón de pernos o el estilo de la cara son incorrectos.
Para las conexiones hidráulicas, la confusión entre los códigos 61 y 62 es un error frecuente en los pedidos. La serie de presión, las dimensiones de la cabeza de la brida, el estilo de la abrazadera y la disposición de la junta tórica se deben comparar con la hoja de datos. Para tuberías industriales, la clase de brida, el grado del material y el tipo de cara deben coincidir con las especificaciones de la tubería. Las medidas y los dibujos del proveedor son más seguros que las descripciones verbales.
Una conexión confiable incluye más que el cuerpo del conector. El paquete completo incluye la brida de acoplamiento, la junta o junta tórica, los pernos, las arandelas, el lubricante, el método de ajuste, los pasos de inspección y la política de reemplazo. Los compradores industriales también pueden necesitar un certificado de material, un número de calor, un registro de trazabilidad y una hoja de datos del proveedor. Tratar la unión como un paquete reduce el riesgo de mezclar piezas buenas en un conjunto deficiente.
Antes de realizar el pedido, utilice una breve lista de verificación:
● Tamaño de tubería o manguera y conexión final
● Presión de trabajo, riesgo de sobretensión y rango de temperatura
● Tipo de fluido, calidad del material y riesgo de corrosión.
● Estándar de brida aplicable o código hidráulico
● Tipo de cara, patrón de pernos y material del sello
● Grado de perno, lubricación y método de torsión.
● Autorización de instalación y acceso para mantenimiento futuro.
● Requisitos de documentación, trazabilidad e inspección.
Es más probable que un accesorio con bridas que cumpla con estos puntos funcione de manera confiable durante su vida útil. Omitir cualquiera de ellos puede provocar fugas, piezas incompatibles o tiempos de inactividad evitables.
Un accesorio bridado es más útil cuando una tubería o un sistema hidráulico necesita una conexión que pueda soportar la presión, la vibración y el acceso de mantenimiento sin necesidad de cortar o volver a soldar cada reparación. La elección correcta depende del tamaño, la presión nominal, la compatibilidad del material, el método de sellado, el patrón de pernos y el espacio de instalación disponible.
Shanxi Jin Steel Casting Co.,Ltd. proporciona accesorios de brida diseñados para uso industrial práctico, ayudando a compradores e ingenieros a construir conexiones que son más fáciles de ensamblar, inspeccionar y mantener, al tiempo que reducen los riesgos de fugas evitables y el tiempo de inactividad.
R: Un accesorio con brida conecta tuberías, mangueras, válvulas, bombas o puertos de equipos con una junta atornillada y con junta que se puede abrir para mantenimiento o reemplazo.
R: Utilice accesorios de brida para líneas más grandes, presión más alta, equipos propensos a vibraciones o sistemas que necesitan acceso regular. Los accesorios roscados suelen ser mejores para aplicaciones más pequeñas y de baja presión.
R: Permiten desatornillar una sección de tubería o un componente conectado en lugar de cortarlo, lo que hace que la inspección, la limpieza, el reemplazo y la modificación del sistema sean más rápidos y menos disruptivos.
R: Pueden proporcionar un sellado confiable, pero solo cuando la junta o junta tórica, la cara de la brida, el patrón de pernos y la secuencia de apriete coinciden e instalan correctamente.
R: El código 61 se usa generalmente para conexiones de bridas hidráulicas de presión estándar, mientras que el código 62 se usa para servicios de mayor presión. Siempre verifique las dimensiones y los índices de presión según el estándar.
R: Confirme el tamaño de la tubería o manguera, la presión nominal, el material, el estándar de brida, el patrón de pernos, el tipo de sello, la temperatura de funcionamiento, la compatibilidad de fluidos y el espacio libre de instalación disponible.
