Las tuberías que transportan agua, productos químicos o vapor a menudo enfrentan altas presiones, necesidades frecuentes de mantenimiento y condiciones ambientales desafiantes. Garantizar conexiones seguras y a prueba de fugas es fundamental, y un accesorio con bridas seleccionado correctamente puede simplificar la instalación, permitir inspecciones más sencillas y prolongar la vida útil del sistema. Comprender los diferentes tipos, materiales y clases de presión de los accesorios embridados ayuda a prevenir fallas costosas y garantiza un rendimiento confiable en condiciones exigentes. Los lectores obtendrán información práctica sobre cómo elegir los accesorios correctos, las técnicas de instalación adecuadas y las estrategias de mantenimiento efectivas para mantener los sistemas de tuberías seguros y eficientes.
Un accesorio bridado es un conector mecánico diseñado para unir tuberías, válvulas, bombas y otros componentes en sistemas de tuberías industriales. Consiste en un borde o collar sobresaliente conocido como brida, una junta para sellar la junta y pernos que proporcionan una presión de sujeción uniforme alrededor de la circunferencia. Esta configuración garantiza un sello hermético capaz de soportar una amplia gama de presiones y temperaturas de funcionamiento. Los accesorios con bridas permiten un montaje y desmontaje repetidos sin comprometer la integridad del sistema, lo que los distingue de las juntas soldadas o fijadas permanentemente. La efectividad del sellado a menudo depende del tipo de cara de la brida (cara elevada (RF) o junta tipo anillo (RTJ)) y de la compatibilidad del material entre la brida y la junta.
Los accesorios con bridas vienen en varios tipos para adaptarse a diferentes configuraciones de tuberías:
Tipo de brida | Aplicación típica | Rango de presión (ANSI/ASME) |
Cuello de soldadura | Vapor a alta presión, productos químicos, petróleo y gas | 150#–2500# |
Sin cordones | Líneas de agua o gas de baja a media presión | 150#–600# |
Soldadura por enchufe | Tuberías de pequeño diámetro, presión moderada | 150#–900# |
roscado | Instalaciones compactas de baja presión | 150#–300# |
Ciego | Terminación o aislamiento de tuberías | 150#–2500# |
Junta de regazo | Sistemas que requieren un desmantelamiento frecuente | 150#–900# |
Codos / Tees / Cruces | Tuberías de flujo direccional o divididas | 150#–600# |

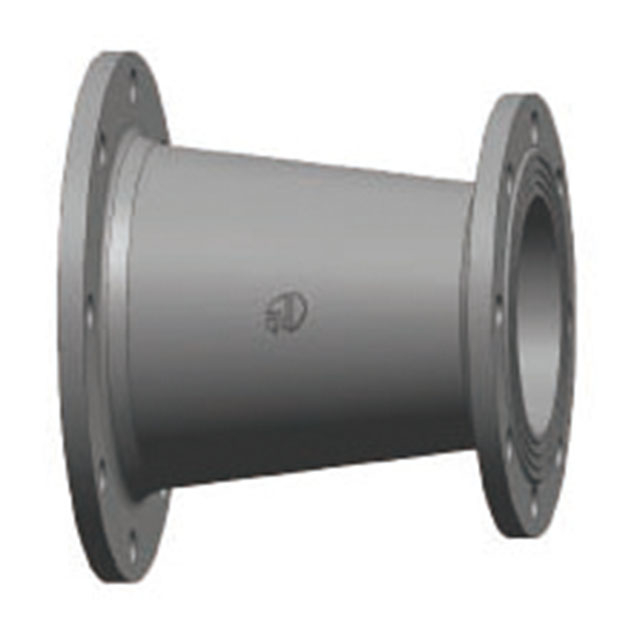

Reductores | Transición entre diferentes diámetros de tubería | 150#–900# |
Cada tipo ofrece distintas ventajas basadas en las limitaciones de instalación, las necesidades de mantenimiento y las condiciones de funcionamiento. Las bridas Weld Neck, por ejemplo, destacan en aplicaciones de alta temperatura o alta presión debido al cubo cónico que reduce la turbulencia y la concentración de tensiones. Por el contrario, las bridas Slip-On son más fáciles de instalar y rentables para presiones moderadas.
Los accesorios con bridas mejoran significativamente la mantenibilidad en las redes de tuberías. El desmontaje para inspección o reparación requiere desatornillar en lugar de cortar, lo que permite un rápido reemplazo de componentes o juntas desgastadas. Su diseño modular también facilita la limpieza y previene la contaminación en los sistemas de fluidos, lo cual es fundamental en aplicaciones de tratamiento de agua o químicos. En comparación con las uniones soldadas, estos accesorios reducen el tiempo de inactividad durante el mantenimiento programado, mientras que la distribución uniforme de la carga alrededor de la cabeza de la brida minimiza el riesgo de aflojamiento. Consejo profesional: evite apretar los pernos de manera desigual y siga siempre secuencias de torsión cruzada; La aplicación de torque inadecuada es una de las causas más comunes de fugas en conjuntos bridados.
Las dimensiones de las bridas están estandarizadas para garantizar la interoperabilidad entre diferentes fabricantes. Los parámetros clave incluyen:
● Tamaño nominal de tubería (NPS): Designación estándar que refleja el diámetro previsto de la tubería.
● Diámetro exterior de la brida (OD): Proporciona espacio para la colocación y alineación de los pernos.
● Diámetro del círculo de pernos (BCD) y número de orificios para pernos: determina la distribución de la carga estructural.
● Espesor de la brida: Varía según la presión nominal y el material.
Las clases de presión, definidas según ANSI/ASME B16.5/B16.47, EN 1092-1 e ISO 7005-1, indican la presión de trabajo máxima permitida. Por ejemplo, una brida Clase 300# hecha de acero al carbono ASTM A105 puede soportar hasta 740 psi a temperatura ambiente. Emparejar correctamente el tipo de brida, la clase de presión y el material de la junta es esencial para evitar fugas y garantizar la confiabilidad del sistema a largo plazo.
Los accesorios con bridas se fabrican más comúnmente con acero al carbono, acero inoxidable (grados 304, 316, 321) y acero aleado. El acero al carbono, a menudo especificado como ASTM A105, ofrece una alta resistencia a la tracción y una resistencia moderada a la corrosión, lo que lo hace adecuado para sistemas de petróleo, gas y agua bajo presiones elevadas. Las variantes de acero inoxidable brindan una resistencia superior a la corrosión y funcionan de manera efectiva en un amplio rango de temperaturas, lo que admite aplicaciones químicas y de vapor. Los aceros aleados, mejorados con cromo y molibdeno, destacan en condiciones de alta presión y alta temperatura, como refinerías y centrales eléctricas. La compatibilidad de la clase de presión y el tipo de cara de la brida se deben confirmar antes de la instalación.
Para entornos marinos, submarinos o de procesamiento químico, se prefieren Duplex 2205, Super Duplex 2507 y aleaciones a base de níquel como Inconel o Hastelloy. Estos materiales proporcionan un alto límite elástico, una excepcional resistencia a la corrosión por picaduras y grietas y mantienen la integridad bajo fluctuaciones extremas de temperatura. Super Duplex, por ejemplo, puede soportar presiones superiores a ANSI Clase 900# en aplicaciones de agua de mar. La selección de estas aleaciones requiere evaluar tanto la compatibilidad química como la resistencia al agrietamiento por corrosión bajo tensión a largo plazo.
Las opciones livianas y químicamente resistentes incluyen PVC, CPVC, PP, PVDF y FRP. Estos materiales son ideales para sistemas de baja presión en tratamiento de agua, transporte de productos químicos o redes de alcantarillado. Si bien las bridas no metálicas reducen el peso y previenen la corrosión, están limitadas por la tolerancia a la temperatura y la resistencia mecánica. Un enfoque práctico implica evaluar la agresividad química del fluido y seleccionar compuestos con coeficientes de expansión térmica adecuados.
La selección del material debe alinearse con la clasificación de presión de la brida y la compatibilidad de la junta. Las caras de cara elevada (RF) combinadas con acero al carbono o acero inoxidable son efectivas para presiones moderadas, mientras que los diseños de junta tipo anillo (RTJ) son necesarios para aplicaciones de alta presión o alta temperatura. Las caras machihembradas (T&G) y masculinas y femeninas (M&F) ofrecen una alineación precisa para operaciones especializadas. Las listas de verificación visuales que mapean el material, la clase de presión y el tipo de cara de la brida reducen significativamente los errores de instalación.
El apriete adecuado de los pernos es esencial para lograr un sellado de presión uniforme en accesorios bridados. Las secuencias de torsión cruzada garantizan una distribución uniforme de la carga entre todos los pernos, evitando tensiones localizadas que puedan comprometer la integridad de la junta. Las llaves dinamométricas calibradas según la clase de presión de la brida, que van desde ANSI 150# a 2500#, ayudan a mantener valores de torsión consistentes, mientras que los indicadores de tensión Rotabolt brindan una medición directa del estiramiento del perno, lo que confirma la fuerza de sujeción adecuada. La compresión desigual o los pasos omitidos durante el apriete son la causa principal de fugas en los sistemas de alta presión.
Seleccionar el tipo de junta correcto para la cara de la brida es fundamental para el rendimiento del sellado. Las bridas de cara elevada (RF) combinadas con juntas elastoméricas o metálicas proporcionan una compresión confiable en un rango de presión moderado. Las juntas de junta tipo anillo (RTJ) están diseñadas para aplicaciones de alta presión o alta temperatura, llenando ranuras mecanizadas para mantener un sello de metal con metal. Las caras machihembradas (T&G) y macho y hembra (M&F) garantizan una alineación precisa, lo que reduce la colocación incorrecta durante el montaje. Opinión de un experto: un asiento inadecuado o el uso de una junta incompatible con el material de la brida pueden acelerar el desgaste o causar corrosión por tensión, particularmente en instalaciones de acero inoxidable dúplex o súper dúplex.
El manejo seguro durante la instalación protege tanto al personal como a la integridad del sistema. Al instalar persianas o persianas para gafas, asegúrese de que la junta de brida esté separada de manera uniforme para evitar pellizcos o cargas desiguales en la junta. Los pernos en el lado más alejado de la brida se deben aflojar primero durante el desmontaje para ventilar de manera segura cualquier presión atrapada. La seguridad del operador se mejora aún más mediante el uso de herramientas de elevación para bridas pesadas y la verificación de la alineación de las bridas antes del ajuste final.
Varios errores recurrentes pueden reducir la confiabilidad de los accesorios embridados:
● Desalineación: Incluso una ligera desviación angular aumenta el riesgo de fugas. Utilice guías de alineación o inspección visual.
● Torque incorrecto: Un torque excesivo o insuficiente puede deformar la brida o la junta. Siga siempre los procedimientos de torsión cruzada.
● Ubicación incorrecta de la junta: la colocación incorrecta puede crear obstrucciones de flujo o vías de fuga. Siempre verifique la colocación antes de apretar.
● Tipos de bridas incompatibles: Mezclar clases de presión o tipos de caras puede provocar fallas catastróficas; consulte las tablas de clases de presión antes de la instalación.
Las tablas de listas de verificación se pueden utilizar para asignar cada error a medidas preventivas, lo que ayuda a los equipos de instalación a mantener la coherencia y la seguridad en los sistemas de tuberías críticos.
La inspección rutinaria de los accesorios bridados es crucial para la confiabilidad del sistema y la prevención de fugas. Inspeccione los pernos en busca de aflojamiento o tensión desigual, examine las juntas en busca de signos de desgaste o de endurecimiento por compresión y revise las caras de las bridas en busca de corrosión o picaduras. Las fugas menores a menudo se pueden detectar observando la humedad, la decoloración o utilizando herramientas de inspección ultrasónica en líneas de alta presión.
La detección de fugas debe combinar inspección visual, pruebas de presión y evaluación funcional de los sellos. Para bridas de cara elevada (RF), verifique si hay espacios a lo largo del círculo de pernos; Para bridas de junta tipo anillo (RTJ), inspeccione la integridad de la ranura y la junta metálica. Reemplazar juntas tóricas o sellos RTJ desgastados implica aflojar los pernos secuencialmente para aliviar la presión de manera segura y garantizar que las caras de las bridas permanezcan paralelas durante el reensamblaje. Siempre vuelva a apretar los pernos en patrones cruzados al valor de clase especificado después del reemplazo para evitar una compresión desigual.
Los accesorios con bridas en entornos submarinos, criogénicos o de procesamiento químico exigen mayor atención. Los materiales Duplex 2205 o Super Duplex 2507 resisten las picaduras y la corrosión por tensión, pero se recomienda una inspección periódica para detectar corrosión inducida por cloruro o grietas por fatiga. Los sistemas criogénicos requieren un control cuidadoso de los efectos de la contracción térmica en la alineación de las bridas y el asiento de las juntas.
Comprender la vida útil de juntas y bridas ayuda en la planificación del mantenimiento. Las bridas ciegas o de gafas deben inspeccionarse para detectar desgaste y corrosión en la cara después de repetidas instalaciones. La longevidad de la junta depende de la presión de funcionamiento, la temperatura y la exposición a sustancias químicas; reemplazar de forma proactiva en lugar de reactiva. Una tabla visual que mapea el material/clase de presión/intervalo de mantenimiento recomendado puede guiar los programas de inspección sistemática, reduciendo el tiempo de inactividad no programado y mejorando la seguridad operativa.
Los accesorios con bridas de acero inoxidable en entornos de vapor a alta presión, criogénicos y marinos requieren una selección precisa del material y el tipo de sello para mantener la integridad del sistema. Los aceros inoxidables Duplex 2205 y Super Duplex 2507 ofrecen una resistencia superior a las picaduras y a la tracción, lo que garantiza un funcionamiento confiable bajo presiones que superan la Clase ANSI 900#. Las juntas de junta tipo anillo (RTJ) proporcionan sellos de metal a metal esenciales para temperaturas extremas y medios agresivos.
Las bridas compactas con anillos de sello IX dobles permiten un mayor rendimiento en espacios restringidos. Las tolerancias estrictas mejoran la eficiencia del sellado, pero exigen un manejo cuidadoso durante el montaje. La desalineación o el torque desigual de los pernos pueden reducir la efectividad del sello doble, aumentando el riesgo de fugas.
Las plantas químicas, las instalaciones de tratamiento de agua y los oleoductos y gasoductos a menudo dependen de accesorios con bridas especializados para soportar condiciones operativas extremas. Por ejemplo, los codos con bridas y los reductores en una unidad de procesamiento de productos químicos gestionan el flujo direccional mientras mantienen la integridad del sello bajo fluidos corrosivos. Los diagramas comentados de tees y accesorios transversales demuestran cómo la distribución de presión y la selección de materiales previenen fugas en puntos de alta tensión. El uso de materiales Super Duplex o Inconel en segmentos críticos ha reducido el tiempo de inactividad por mantenimiento y ha mejorado el rendimiento del ciclo de vida en comparación con el acero inoxidable convencional.
Comprender la función, los tipos y las consideraciones de material de un accesorio bridado permite a los ingenieros y técnicos diseñar y mantener sistemas de tuberías con mayor confiabilidad. La selección correcta del tipo de brida, junta y clase de presión, combinada con una instalación adecuada y una inspección de rutina, ayuda a prevenir fugas y tiempos de inactividad operativos.
Productos de Shanxi Jin Steel Casting Co.,Ltd. Proporcionar calidad constante y cumplimiento de los estándares de la industria, respaldando un montaje seguro y un rendimiento a largo plazo. Al integrar estos accesorios en su sistema, puede optimizar el mantenimiento, mejorar la integridad del sello y garantizar un funcionamiento estable incluso en condiciones de alta presión o temperatura extrema.
R: Un accesorio bridado conecta tuberías, válvulas y bombas, proporcionando una unión segura y hermética que permite un fácil montaje, desmontaje y mantenimiento en los sistemas de tuberías.
R: Los accesorios con bridas utilizan pernos y juntas para crear un sello, lo que ofrece un mejor soporte para tuberías de gran diámetro y aplicaciones de alta presión, a diferencia de los accesorios roscados que dependen de roscas.
R: Los materiales comunes incluyen acero al carbono, acero inoxidable, acero aleado y compuestos no metálicos como PVC o FRP, elegidos según la presión, la temperatura y la compatibilidad química.
R: La instalación adecuada implica alinear las caras de las bridas, usar la junta correcta, aplicar torsión cruzada a los pernos y verificar la compatibilidad de las clases de presión para evitar fugas y daños por tensión.
R: Sí, los accesorios con bridas están diseñados para montaje y desmontaje repetidos, pero las juntas y los pernos deben inspeccionarse o reemplazarse para mantener un sello de presión confiable.
R: Las fugas a menudo resultan de un torque inadecuado de los pernos, bridas desalineadas, juntas dañadas o el uso de tipos de bridas o materiales incompatibles bajo presiones operativas.
