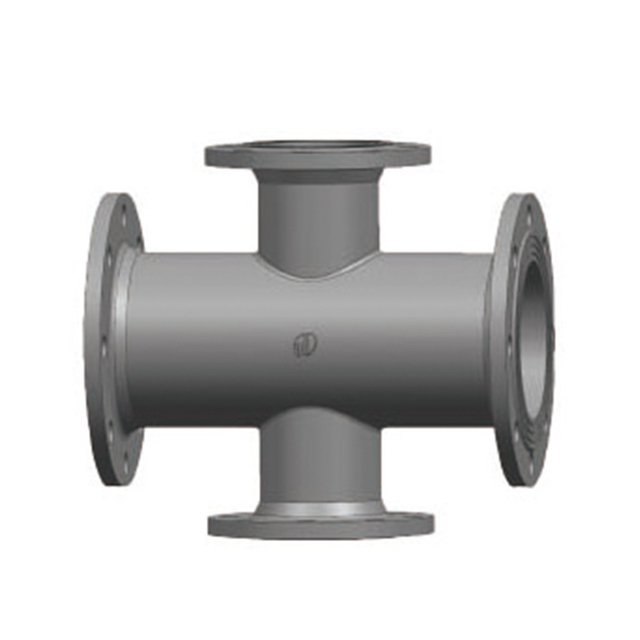

Seleccionar la conexión adecuada para un sistema de tuberías puede ser un desafío, especialmente cuando se trata de líneas de alta presión, equipos propensos a vibraciones o fluidos que exigen un estricto control de fugas. Un accesorio bridado ofrece una solución robusta que proporciona un sellado confiable, facilidad de mantenimiento y compatibilidad con una variedad de materiales y diámetros de tuberías. Comprender cuándo una brida es la opción óptima ayuda a los ingenieros y técnicos a equilibrar el rendimiento, la seguridad y la eficiencia operativa. Los lectores obtendrán información sobre las aplicaciones clave, consideraciones de instalación, durabilidad bajo presión, errores comunes que se deben evitar y una lista de verificación práctica para tomar decisiones con confianza.
Los accesorios con bridas son particularmente adecuados para redes de tuberías con un diámetro exterior superior a 7/8 pulgadas y para sistemas que operan en condiciones de alta presión. A diferencia de los accesorios hidráulicos roscados o estándar, las bridas distribuyen la fuerza de sujeción entre múltiples pernos, manteniendo la integridad mecánica incluso cuando los picos de presión alcanzan los 5000 PSI para los sistemas Código 61 o 6000 PSI para los sistemas Código 62. Su diseño robusto permite conexiones en tuberías metálicas rígidas donde las uniones tradicionales serían engorrosas o tendrían un costo prohibitivo. La superficie de contacto más amplia de la brida garantiza un sellado seguro contra fugas, especialmente en mangueras o tuberías que transportan fluidos volátiles. Para los ingenieros que diseñan circuitos hidráulicos de alta presión, seleccionar el tipo de brida correcto, como Weld Neck o Slip-On, puede influir directamente tanto en la seguridad como en la longevidad del sistema.
Los accesorios con bridas destacan en escenarios que requieren inspección, limpieza o reemplazo periódicos de secciones de tubería. Al aflojar un conjunto de pernos, se pueden separar secciones sin cortar ni desmantelar la red circundante, lo que reduce significativamente el tiempo de inactividad. Los equipos de mantenimiento se benefician de puntos de acceso modulares que simplifican el intercambio de componentes y permiten una rápida reconfiguración del sistema. Un consejo profesional: asegúrese siempre de que la junta o el sello anular esté correctamente asentado antes de volver a montarlo para evitar fugas sutiles que pueden desarrollarse en condiciones de funcionamiento a alta presión. Saltarse las comprobaciones de par o desalinear las bridas son errores comunes que comprometen la confiabilidad del sistema. La integración de accesorios de brida en entornos con mucho mantenimiento garantiza que las inspecciones y ajustes menores se puedan realizar de manera eficiente, evitando costosas interrupciones operativas.
En diseños de equipos reducidos o maquinaria industrial con espacio libre limitado para llaves, los accesorios de brida permiten un ensamblaje sin espacio libre. A diferencia de las tuercas roscadas grandes que pueden requerir una rotación completa o herramientas extendidas, los pernos en conexiones bridadas se pueden apretar secuencialmente en áreas confinadas. Esta flexibilidad de diseño es particularmente valiosa en equipos de construcción móviles o colectores hidráulicos donde el espacio es escaso. Los equipos de instalación pueden alinear los componentes verticalmente o deslizarlos en línea sin alterar las tuberías adyacentes, lo que reduce el riesgo de desalineación o daños accidentales. Además, el uso de accesorios con bridas hidráulicas de alta presión en configuraciones compactas permite una aplicación de torque constante, lo cual es fundamental para mantener la integridad de la presión y evitar el aflojamiento inducido por la vibración con el tiempo.
Los accesorios con bridas mejoran la estabilidad mecánica al distribuir la fuerza de sujeción de manera uniforme entre varios pernos, lo que evita puntos de tensión localizados que pueden comprometer la integridad del sello. Este diseño permite que los sistemas que funcionan bajo presiones de hasta 5000 PSI (Código 61) o 6000 PSI (Código 62) mantengan un sello consistente en las conexiones de tuberías o mangueras. Los ingenieros a menudo seleccionan bridas Weld Neck o Slip-On para tuberías donde se requiere una alineación rígida, asegurando que el torque aplicado durante la instalación se transmita uniformemente. Un consejo profesional: apriete siempre los pernos en un patrón entrecruzado para evitar que las bridas se deformen y la compresión desigual de las juntas, que son causas comunes de fugas lentas en los sistemas hidráulicos de alta presión.
Las redes de tuberías en equipos móviles o en maquinaria industrial experimentan frecuentes fuerzas laterales, picos de presión y vibraciones mecánicas. Los accesorios con bridas mitigan estos desafíos al combinar patrones de pernos robustos con la rigidez inherente de las bridas metálicas, manteniendo las uniones seguras en codos, extremos de mangueras y conexiones de colectores. En comparación con los accesorios roscados grandes, las bridas son menos propensas a aflojarse bajo impactos mecánicos repetidos. Seleccionar el tipo de brida adecuado para la carga esperada y utilizar materiales de alta resistencia como acero inoxidable o acero al carbono mejora aún más la durabilidad. Los equipos de mantenimiento informan menos fallas de conexión en sistemas que utilizan conjuntos bridados para líneas de alta vibración, particularmente en aplicaciones de construcción y equipos hidráulicos.
Las conexiones bridadas se adaptan a una variedad de soluciones de sellado, incluidas juntas tóricas y sellos frontales, lo que proporciona una prevención confiable de fugas incluso con fluidos corrosivos, volátiles o cáusticos. El diseño de la superficie de contacto permite el sellado en un solo punto, lo que simplifica la alineación y reduce el riesgo de fugas de derivación. Para fluidos agresivos, la selección de materiales de junta químicamente compatibles (como PTFE, mezclas de caucho y elastómero o compuestos especializados) garantiza la longevidad y un rendimiento constante. Un consejo profesional: inspeccione las superficies de las juntas en busca de microabrasiones antes del montaje; Incluso las imperfecciones menores pueden comprometer los sellos de alta presión. La capacidad de los accesorios con bridas para integrar múltiples opciones de sellado los distingue de las conexiones soldadas roscadas o encastradas, especialmente en sistemas de potencia de fluidos que exigen precisión y confiabilidad.
Los accesorios roscados siguen siendo una opción práctica para tuberías pequeñas de baja presión donde el costo y la simplicidad son prioridades. Dependen de la rosca cónica NPT para mantener el sello, pero un torque o vibración excesivos pueden comprometer su integridad. Los accesorios con bridas, por el contrario, distribuyen las fuerzas de sujeción entre varios pernos, lo que reduce el riesgo de fugas en sistemas más grandes o de alta presión. Un consejo profesional: al realizar la transición de conexiones roscadas a conexiones bridadas en instalaciones existentes, los ingenieros deben verificar que el diámetro exterior de la tubería y el espesor de la pared sean compatibles con el tipo de brida seleccionado para evitar la desalineación o la sobrecompresión de las juntas.
Las uniones soldadas ofrecen conexiones permanentes y altamente resistentes a fugas, adecuadas para tuberías metálicas continuas, particularmente en aplicaciones químicas o de alta temperatura. Sin embargo, su permanencia puede convertirse en una limitación cuando se requiere mantenimiento o inspección. Los accesorios con bridas sobresalen en sistemas donde es ventajoso el desmontaje rápido o el reemplazo modular. Por ejemplo, las bridas Slip-On o Weld Neck permiten eliminar secciones sin cortarlas ni volverlas a soldar, lo que minimiza el tiempo de inactividad y las interrupciones operativas. Las consideraciones de servicio a menudo superan la ventaja de resistencia incremental de las soldaduras en equipos hidráulicos móviles o sistemas industriales de alta vibración.
Los adaptadores hidráulicos, incluidos los de rosca recta o de sello frontal SAE J518, proporcionan conexiones confiables para presiones moderadas y disposiciones compactas. Sin embargo, cuando se trata de mangueras de gran diámetro o líneas de alta presión clasificadas según el Código 61 o 62, los accesorios con bridas ofrecen un rendimiento superior. Su diseño atornillado garantiza una aplicación uniforme del par y admite juntas tóricas o juntas, lo que mejora la prevención de fugas en fluidos volátiles o de alta presión. Las bridas también simplifican la alineación al conectar bombas, colectores o puertos de extremo de manguera, donde los adaptadores hidráulicos pueden requerir acoplamientos o adaptadores complejos.
Tipo de conexión |
Mejor caso de uso |
Ventaja clave |
Limitación |
Accesorios roscados |
Líneas pequeñas y de baja presión. |
Sencillo y de bajo costo |
Susceptible a vibraciones y fugas. |
Uniones soldadas |
Tuberías permanentes, alta temperatura/químicos |
Resistente a fugas, fuerte |
Difícil de desmontar |
Adaptadores hidráulicos |
Presión moderada, diseños compactos. |
Versátil, fácil de conectar |
Limitado para diámetro exterior grande/alta presión |
Accesorios con bridas |
Gran diámetro exterior, alta presión, acceso frecuente |
Par uniforme, útil y a prueba de fugas |
Mayor costo inicial, más espacio requerido |
Los accesorios con bridas pueden modificarse en exceso para plomería simple o tuberías de baja presión donde los accesorios roscados o de compresión son suficientes. En aplicaciones domésticas o industriales ligeras, la instalación de una brida puede aumentar los costos de material y mano de obra sin ofrecer beneficios de rendimiento tangibles. El uso de un accesorio bridado en tales contextos puede complicar innecesariamente los procedimientos de instalación y mantenimiento, particularmente cuando los diámetros de las tuberías caen por debajo de 1 pulgada y las presiones de funcionamiento permanecen por debajo de 150 PSI. La evaluación cuidadosa de los requisitos del sistema garantiza que el método de conexión coincida tanto con las necesidades de rendimiento como con las restricciones presupuestarias.
La combinación inadecuada de materiales de brida y tubería puede acelerar la corrosión o la degradación galvánica. Las bridas de acero inoxidable unidas a tuberías de acero al carbono, por ejemplo, pueden inducir corrosión galvánica si el sistema contiene fluidos conductores. Las bridas de aluminio son livianas pero es posible que no resistan líquidos abrasivos o altamente cáusticos. Los ingenieros deben verificar la compatibilidad del material con los fluidos transportados, la exposición ambiental y las diferencias de potencial electroquímico para evitar fallas prematuras. Un consejo profesional: el uso de juntas o revestimientos de aislamiento puede mitigar las interacciones galvánicas, extendiendo la vida útil sin comprometer la integridad del sello.
Los accesorios con bridas dependen de la colocación adecuada de la junta o junta tórica y del torque controlado para mantener un funcionamiento sin fugas. Las bridas desalineadas, el apriete desigual de los pernos o las superficies de sellado dañadas pueden provocar rápidamente fugas, especialmente en sistemas de alta presión o propensos a vibraciones. Incluso las bridas Código 61 o Código 62 más robustas tienen un rendimiento inferior si se ignoran los procedimientos de instalación. La inspección periódica, la secuencia correcta de los pernos y el cumplimiento de las especificaciones de torsión son esenciales para preservar el rendimiento mecánico e hidráulico previsto.
La selección del accesorio bridado adecuado comienza con la evaluación de los parámetros centrales del sistema. Los ingenieros deben verificar la presión de funcionamiento, el rango de temperatura, el diámetro exterior e interior de la tubería y el tipo de fluido que se transporta. Los diámetros más grandes o las presiones más altas a menudo requieren bridas Weld Neck o Slip-On para mantener la integridad del sello. La compatibilidad de los fluidos es igualmente crítica; Los líquidos corrosivos o abrasivos pueden requerir acero inoxidable o materiales de junta resistentes a productos químicos. Seguir una secuencia de selección sistemática garantiza que el accesorio elegido cumpla con los requisitos de rendimiento sin realizar demasiada ingeniería ni comprometer la seguridad.
El cumplimiento de los estándares de la industria brinda confianza en la confiabilidad mecánica e hidráulica de los accesorios embridados. Las normas ANSI, ASME, ASTM y DIN definen las dimensiones de las bridas, las clases de presión y las especificaciones de materiales. Cumplir con las clasificaciones del Código 61 o 62 garantiza que los accesorios puedan soportar presiones de diseño de 5000 a 6000 PSI sin riesgo de fugas o deformaciones. Un consejo profesional: verifique siempre las hojas de datos del fabricante para confirmar que la brida y el tubo correspondiente cumplan con el mismo estándar, evitando fallas relacionadas con desajustes en sistemas hidráulicos de alta presión.
La elección de un accesorio embridado influye en la complejidad de la instalación, los ciclos de mantenimiento y el coste general del sistema. Las conexiones de bridas atornilladas reducen el tiempo de montaje en comparación con la soldadura, especialmente en áreas confinadas o sin espacio libre. Las bridas modulares permiten retirar secciones para inspección o reemplazo, minimizando el tiempo de inactividad y los costos de mano de obra asociados. La evaluación de estos factores frente a las restricciones presupuestarias puede revelar beneficios de costos ocultos que van más allá del precio de compra inicial. Para líneas de alta presión propensas a vibraciones, priorizar un accesorio que simplifique el reensamblaje y garantice una alineación precisa mejora la confiabilidad a largo plazo.
Antes de finalizar una compra, una lista de verificación estructurada puede evitar errores de especificación comunes. Los criterios críticos incluyen el tamaño de la brida, el material, la presión nominal, el tipo de sellado (junta tórica o junta), la accesibilidad para la instalación y el mantenimiento y la compatibilidad con el fluido operativo. Las consideraciones adicionales incluyen las cargas de vibración esperadas, los márgenes de expansión térmica y el cumplimiento de las normas pertinentes. La incorporación de estos parámetros en una única herramienta de evaluación permite a los ingenieros y equipos de adquisiciones tomar decisiones informadas y eficientes.
Una evaluación cuidadosa de los requisitos del sistema garantiza que un accesorio bridado proporcione el equilibrio adecuado entre resistencia, confiabilidad y facilidad de servicio. Tener en cuenta factores como el tamaño de la tubería, la presión, la vibración y las necesidades de mantenimiento ayuda a determinar cuándo es preferible una brida a las conexiones roscadas, soldadas o hidráulicas.
Productos de Shanxi Jin Steel Casting Co.,Ltd. Ofrecemos accesorios de brida diseñados que se alinean con los estándares de la industria, lo que respalda una instalación eficiente, un rendimiento de sellado constante y un mantenimiento simplificado. Al seguir una lista de verificación estructurada para la compatibilidad de materiales, el torque y la inspección, los ingenieros pueden optimizar el rendimiento de las tuberías y al mismo tiempo reducir el tiempo de inactividad y el riesgo operativo.
R: Un conector bridado conecta tuberías, válvulas y bombas de forma segura, proporcionando un sellado confiable y permitiendo un fácil montaje, mantenimiento y desmontaje en sistemas industriales o de alta presión.
R: Se prefieren los accesorios con bridas para tuberías de gran diámetro, líneas de alta presión, sistemas propensos a vibraciones o cuando se requiere acceso frecuente para mantenimiento.
R: Los accesorios con bridas instalados correctamente con juntas o sellos tipo junta tórica mantienen un sellado constante y pueden ser más útiles que las uniones soldadas en sistemas que requieren inspección periódica.
R: El acero inoxidable, el acero al carbono, el aluminio y el cobre son los más típicos, elegidos por su resistencia a la corrosión, compatibilidad con fluidos y resistencia mecánica.
R: Sí, los diseños de bridas sin espacio libre permiten apretar pernos y alinear componentes en áreas estrechas donde las conexiones roscadas o soldadas serían difíciles de instalar.
R: Las bridas clasificadas según el Código 61 o el Código 62 son adecuadas para presiones de hasta 5000 a 6000 PSI, lo que garantiza la integridad mecánica y la prevención de fugas en sistemas de alta presión.
