Las opciones de materiales para las bridas de las tuberías a menudo parecen sencillas hasta que las condiciones de servicio comienzan a importar: una opción de acero al carbono de bajo costo puede funcionar en una línea de servicios públicos seca, pero falla tempranamente debido a los cloruros, los productos químicos, el calor o la limpieza repetida. El correcto accesorio con brida debe coincidir con algo más que el tamaño de la tubería; debe adaptarse al fluido, la clasificación de presión y temperatura, el entorno externo, la junta, los pernos y los requisitos de inspección. Un proceso de selección claro ayuda a evitar fugas, corrosión, documentación rechazada y pagar por aleaciones premium donde un material más simple tendría un rendimiento confiable.
La primera cuestión de selección no es qué aleación parece más fuerte sobre el papel. La mejor pregunta es qué transporta la tubería y cómo se comporta ese medio durante años de funcionamiento. El agua potable, las aguas residuales, el vapor, el condensado, los hidrocarburos, los líquidos aptos para alimentos, los fluidos químicos, el agua de mar y los lodos crean diferentes riesgos para un accesorio bridado. Es posible que el agua limpia solo necesite resistencia y protección de recubrimiento predecibles, mientras que los ácidos, cloruros, cáusticos o sólidos abrasivos exigen un control más estricto del material.
El medio también afecta la higiene, la erosión y el riesgo de contaminación. La lechada puede desgastar el orificio y el área de sellado incluso cuando la química no es agresiva. Los sistemas de alimentos y bebidas a menudo prefieren el acero inoxidable porque la facilidad de limpieza y la estabilidad de la superficie son tan importantes como la capacidad de presión. Las líneas químicas necesitan compatibilidad con el fluido de proceso exacto en lugar de una etiqueta amplia de "resistente a la corrosión".
El material de un accesorio bridado debe verificarse con respecto a su clasificación de presión y temperatura, no solo con el nombre de la clase de presión. Las clases 150, 300, 600, 900, 1500 y 2500 son familias de clasificación, pero se permiten cambios de presión según el grado y la temperatura del material. A medida que aumenta la temperatura, muchos materiales pierden la tensión permitida, por lo que un accesorio bridado que sea aceptable a temperatura ambiente puede no serlo en servicio de vapor caliente o aceite térmico. La presión de prueba hidrostática también es importante porque la condición de prueba puede exceder la presión de funcionamiento normal.
El servicio en frío crea un modo de falla diferente. Algunos aceros pierden tenacidad a bajas temperaturas, lo que aumenta el riesgo de fractura frágil durante el arranque, el apagado o la exposición al aire libre en invierno. En esos casos, la tenacidad al impacto puede ser más importante que la resistencia a la tracción básica. Una elección segura de un accesorio bridado considera el funcionamiento normal, los aumentos repentinos de presión, la presión de prueba y la peor temperatura creíble.
El ambiente exterior puede acortar la vida útil de los accesorios bridados incluso cuando el fluido interno es suave. El aire salado de la costa, las tuberías enterradas, las plataformas marinas, las zonas de salpicaduras de productos químicos y las plantas industriales al aire libre pueden atacar la superficie exterior, el juego de pernos y el área de las juntas. Un accesorio con brida de acero al carbono en una habitación interior protegida enfrenta un riesgo muy diferente al del mismo producto cerca de agua salada. Los revestimientos, el drenaje, el acceso de inspección y las mejoras de materiales deben ser parte del debate de selección.
La corrosión galvánica es un riesgo oculto cuando metales diferentes se tocan en presencia de humedad u otro electrolito. El acero inoxidable unido al acero al carbono, la aleación de cobre cerca del acero o el aluminio conectado al acero inoxidable pueden crear una celda de corrosión eléctrica. Combinar materiales suele ser la forma más sencilla de reducir este riesgo. Cuando no se pueden evitar los metales mezclados, es posible que se necesiten kits de juntas aislantes, manguitos, arandelas o revestimientos protectores.
El acero al carbono sigue siendo la opción práctica para muchas aplicaciones de accesorios con bridas industriales porque es resistente, soldable, disponible y económico. ASTM A105 se usa comúnmente para bridas de acero al carbono forjado en servicios generales, especialmente donde el fluido no es severamente corrosivo. Un accesorio con brida de acero al carbono puede ser confiable en sistemas de servicios públicos, líneas de proceso no corrosivas, servicios de petróleo y gas y muchas aplicaciones de plantas de interior. Su principal debilidad es la resistencia a la corrosión, por lo que puede ser necesario pintar, recubrir, protección catódica o control ambiental.
El servicio a baja temperatura puede requerir A350 LF2 en lugar de acero al carbono estándar. Ese grado se valora cuando se necesita resistencia al impacto en climas fríos, sistemas refrigerados o condiciones de proceso de baja temperatura. El acero al carbono suele ser el mejor valor cuando las condiciones de servicio son moderadas. Se convierte en un material deficiente para accesorios de bridas cuando la corrosión, los productos químicos de limpieza o la exposición marina dominan el perfil de riesgo.
El acero inoxidable generalmente se selecciona cuando es importante la resistencia a la corrosión, la facilidad de limpieza o la pureza del producto. El acero inoxidable 304 funciona bien en muchos entornos sanitarios y ligeramente corrosivos, incluidos el procesamiento de alimentos y los sistemas de agua limpia. El acero inoxidable 316 y 316L agrega molibdeno, lo que mejora la resistencia a las picaduras de cloruro en instalaciones costeras, de lavado, químicas y marinas adyacentes. Un accesorio con brida de acero inoxidable puede reducir el mantenimiento del revestimiento y prolongar la vida útil donde el acero al carbono se oxidaría rápidamente.
La elección entre 304 y 316L no debe basarse únicamente en el precio de compra. Los cloruros, los productos químicos de limpieza, la temperatura, las grietas cerca de la junta y las zonas estancadas pueden acelerar la corrosión localizada. En los sistemas higiénicos, el estado de la superficie y las prácticas de limpieza también afectan el rendimiento porque los residuos atrapados pueden socavar el saneamiento. El acero inoxidable es una opción fuerte de conexión con bridas de rango medio, pero no es automáticamente suficiente para agua de mar, ácidos fuertes o servicios severos de cloruro.
Los sistemas de alta temperatura y alta presión a menudo requieren materiales además del acero al carbono y el acero inoxidable estándar. Los aceros de aleación de cromo-molibdeno como F11, F22 y F91 se utilizan en sistemas de vapor, refinerías y generación de energía porque proporcionan una mejor resistencia a la fluencia a temperaturas elevadas. En esos servicios, la resistencia a largo plazo bajo calor es más importante que la resistencia a temperatura ambiente. Se debe evaluar la tensión térmica, la clasificación de presión y la compatibilidad del material de la tubería en un accesorio bridado en una línea de vapor de alta temperatura.
Los grados dúplex 2205 y súper dúplex como F53 o F55 se utilizan cuando las prioridades son la corrosión por tensión de cloruro, la resistencia a las picaduras y una mayor resistencia. La producción costa afuera, la desalinización, los sistemas de agua de mar y algunos diseños de servicios amargos a menudo justifican estos materiales porque el tiempo de inactividad y las fallas por corrosión son costosos. Las aleaciones de níquel como Inconel 625, Hastelloy C-276 y Monel 400 sirven para entornos químicos, marinos y de alta temperatura agresivos. Su costo y tiempo de entrega son mayores, pero pueden ser la opción de conexión bridada de menor riesgo donde la falla sería mucho más costosa.

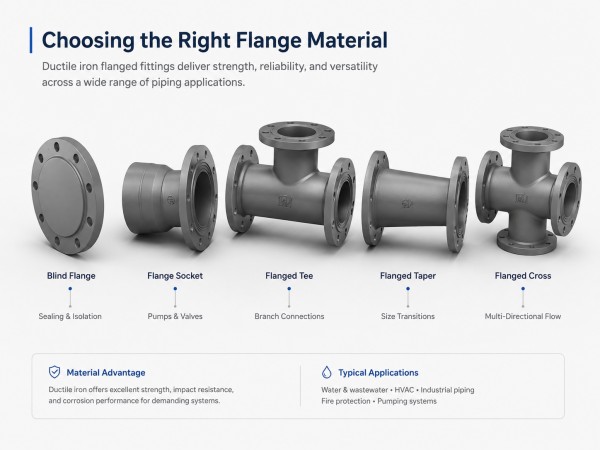

El hierro dúctil es común en la distribución de agua, aguas residuales, protección contra incendios e infraestructura de servicios públicos porque combina resistencia, durabilidad y costo práctico. Un accesorio con bridas de hierro dúctil se utiliza a menudo con bombas, válvulas, sistemas de hidrantes y tuberías de abastecimiento de agua donde los estándares y la compatibilidad de las juntas están claramente definidos. Este material aún debe coincidir con la clase de presión, revestimiento, revestimiento y brida de acoplamiento correctos. No sustituye el servicio de aleación a alta temperatura ni el servicio con productos químicos agresivos.
Los materiales no metálicos como PVC, CPVC, PP y HDPE pueden ser adecuados para sistemas de baja presión o resistentes a la corrosión. Estos materiales evitan muchos problemas de corrosión metálica, pero conllevan límites de temperatura, presión, exposición a los rayos UV, resistencia mecánica y carga de los pernos. Un accesorio con brida de plástico debe instalarse con cuidado porque un torque excesivo puede deformar la brida o dañar el área de sellado. Antes de la compra se debe confirmar la compatibilidad con la brida de acoplamiento, la junta, el espacio entre soportes y el movimiento térmico esperado.
Condición de servicio | Materiales adecuados | Razón principal |
Tuberías industriales en general | Acero al carbono/ASTM A105 | Rentable y disponible |
Servicio de baja temperatura | A350 LF2 | Mejor resistencia al impacto |
Servicio de alimentación o sanitario. | Acero inoxidable 304/316L | Limpiabilidad y resistencia a la corrosión. |
Exposición costera o al cloruro | 316L, dúplex, súper dúplex | Mejor resistencia a las picaduras |
Vapor de alta temperatura | Acero de aleación F11, F22, F91 | Resistencia a la fluencia |
Agua de mar o alta mar | Súper dúplex, Monel, Inconel | Fuerte resistencia al cloruro |
Abastecimiento | Hierro dúctil, acero compatible con AWWA | Práctico y económico |
Servicio químico severo | Hastelloy, Inconel, sistemas revestidos | Alta resistencia química |
Los estándares reducen la elección de materiales antes de que el precio adquiera significado. ASME B16.5, ASME B16.47, AWWA C207, API 6A y ASME B31.3 no describen el mismo universo de bridas. Estos estándares pueden controlar dimensiones, clasificaciones de presión y temperatura, grupos de materiales, marcado, tolerancias, geometría de la cara y requisitos de documentación. Un accesorio bridado que es aceptable en un proyecto de abastecimiento de agua puede no ser adecuado para tuberías de proceso, y la conexión de una boca de pozo en un yacimiento petrolífero no puede juzgarse según suposiciones industriales generales.
ASME B16.5 se asocia comúnmente con bridas de acero estándar en muchos tamaños de tuberías, mientras que ASME B16.47 cubre bridas de mayor diámetro. Los estándares AWWA suelen ser relevantes en la infraestructura hídrica, y API 6A se aplica al servicio de boca de pozo y campo petrolífero de alta presión. Los proyectos de tuberías de proceso también pueden hacer referencia a ASME B31.3, lo que obliga al comprador a considerar las condiciones de diseño y la idoneidad del material. Confirme el estándar vigente antes de comparar cotizaciones de proveedores.
Una clase de presión no es una promesa de presión universal. La Clase 150, la Clase 300 y la Clase 600 se diferencian según el material, la temperatura, las dimensiones y la familia estándar. Las clasificaciones API, AWWA, DIN/EN y ASME pueden utilizar diferentes sistemas, por lo que una brida de apariencia similar puede tener una presión permitida o un patrón de pernos diferente. El accesorio bridado seleccionado debe verificarse con respecto a la presión de operación, la temperatura máxima, la presión de prueba hidráulica y cualquier condición alterada esperada en servicio.
Muchos errores de pedido comienzan con un atajo. Un comprador puede igualar el tamaño nominal y la clase de presión, pero no cumplir con el grupo de materiales o el límite de temperatura. Otro equipo puede utilizar la presión de funcionamiento normal ignorando las pruebas hidrostáticas, la salida de vapor o los ciclos de limpieza. La selección correcta significa verificar la tabla de calificación real o la especificación del proyecto en lugar de asumir que el nombre de la clase es suficiente.

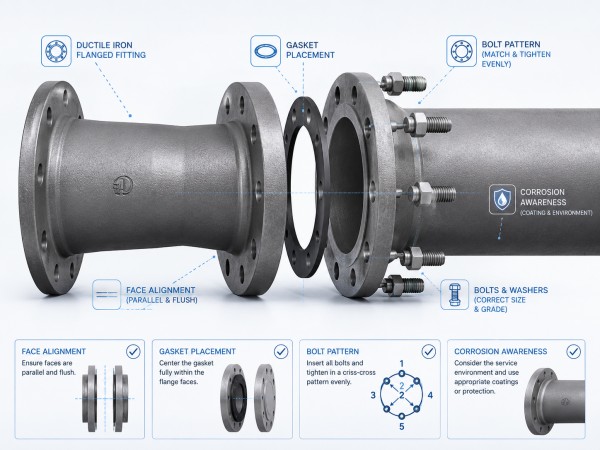

El tipo de cara afecta si la junta puede sellar bajo la carga de perno disponible. La cara elevada, o RF, es común en muchas conexiones de brida ASME porque concentra la carga en la junta. La cara plana, o FF, se utiliza a menudo con hierro fundido, fibra de vidrio o equipos frágiles donde una cara elevada podría crear una tensión de flexión dañina. La junta tipo anillo, o RTJ, se utiliza en servicios de alta presión y alta temperatura donde una junta de anillo de metal sella el interior de las ranuras mecanizadas.
Las caras machihembradas o macho y hembra aparecen en servicios especializados donde la contención y alineación de juntas son críticas. Estos tipos de cara deben coincidir con el componente coincidente, no solo con el tamaño de la tubería. Dos bridas del mismo tamaño pueden diferir en el círculo de pernos, el patrón de perforación, el tipo de cara, las dimensiones de la junta, la presión nominal y la familia estándar. Antes de pedir cualquier accesorio bridado, confirme el estándar, la cara y el estilo de la junta de la brida correspondiente, ya que la similitud visual no garantiza la compatibilidad.
Las fallas materiales a menudo comienzan con decisiones de costos a corto plazo. Una brida de acero al carbono de bajo precio puede parecer económica, pero en ambientes corrosivos al aire libre, enterrados o químicos puede provocar reparaciones de revestimiento, fugas, tiempo de inactividad, mano de obra de reemplazo y retrasos en la inspección. El accesorio bridado adecuado debe juzgarse por el costo del ciclo de vida, no solo por el precio de compra. Los riesgos clave que se deben verificar antes de seleccionar un material incluyen:
● Exposición a la corrosión y requisitos de recubrimiento.
● Vida útil prevista y acceso para mantenimiento.
● Dificultad para el cierre, la excavación o el reemplazo
● Requisitos de inspección y documentación.
● Riesgo de utilizar metales mezclados en ambientes húmedos.
Otro error común es tratar la brida como una sola pieza en lugar de como una unión completa. Los metales diferentes pueden causar corrosión galvánica si hay humedad, por lo que la tubería, la brida, los pernos, las arandelas, la junta y el revestimiento deben revisarse juntos. Las bridas con cuello soldado también necesitan el material, la programación y el orificio de tubería correctos para evitar desajustes en la soldadura, interrupciones del flujo o rechazos de inspección. Los documentos requeridos, como informes de pruebas de fábrica, certificados de conformidad, números de calor, marcas de materiales y registros de PMI, deben confirmarse antes de la compra, no después de la instalación.
La elección de los materiales para las bridas de las tuberías siempre debe comenzar con las condiciones de servicio, no con los atajos del catálogo. El tipo de fluido, la clasificación de presión y temperatura, el riesgo de corrosión externa, la compatibilidad de la junta, el tipo de cara y la documentación requerida influyen en el funcionamiento seguro de un accesorio bridado con el tiempo.
Shanxi Jin Steel Casting Co.,Ltd. respalda este proceso de selección con productos de bridas y accesorios para tuberías diseñados para uso industrial práctico, lo que ayuda a los compradores a combinar los requisitos de materiales, estándares y aplicaciones con mayor confianza. Una conexión de brida bien especificada reduce el riesgo de fugas, evita reemplazos innecesarios y mantiene los proyectos de tuberías en marcha con menos sorpresas costosas.
R: El mejor material depende del fluido, la temperatura, la presión, el riesgo de corrosión y el estándar requerido. El acero al carbono se adapta al servicio general, mientras que el acero inoxidable, el dúplex o las aleaciones de níquel se adaptan a condiciones más duras.
R: En la mayoría de los casos, hacer coincidir el material de la brida y la tubería ayuda a mantener la compatibilidad de la soldadura y reduce el riesgo de corrosión galvánica. Las excepciones requieren revisión de ingeniería, revestimientos o métodos de aislamiento.
R: No. El acero inoxidable ofrece una mejor resistencia a la corrosión, pero el acero al carbono suele ser más económico para tuberías secas, no corrosivas o industriales en general donde la protección contra la corrosión es manejable.
R: La clase de presión no es un valor de presión fijo. Cambios de presión permitidos con el material y la temperatura, por lo que la selección de bridas debe considerar las condiciones de operación y los requisitos de prueba hidráulica.
R: Las fugas a menudo resultan de un material de junta incorrecto, carga desigual de los pernos, caras de bridas dañadas, tipos de caras incompatibles, desalineación de tuberías o el uso de un material inadecuado para el entorno de servicio.
