Una junta con fugas, un patrón de pernos que no coincide o una clase de presión incorrecta pueden convertir una simple conexión de tubería en una parada costosa. La elección de un accesorio con bridas no depende sólo del tamaño; Depende del fluido, la presión, la temperatura, el horario de la tubería, el tipo de cara, la junta y las necesidades de mantenimiento del sistema. Para ingenieros, compradores y equipos de mantenimiento, comprender estos detalles ayuda a prevenir errores de instalación, mejorar la confiabilidad del sellado y seleccionar una conexión que funcione de manera segura en condiciones reales de tubería.
El primer paso para elegir un accesorio con bridas no es escoger un cuello soldado, uno deslizante, roscado o ciego. La selección debe comenzar con el entorno de servicio porque la misma conexión puede funcionar bien en agua helada y fallar rápidamente en servicio de vapor a alta temperatura, gas amargo, lodos o productos químicos corrosivos. La presión de funcionamiento muestra cuánta fuerza debe contener la junta, mientras que la temperatura de funcionamiento afecta tanto al material de la brida como a la capacidad de la junta para mantener la compresión. Una clase de presión solo es útil cuando se compara con la clasificación de presión y temperatura correcta.
El fluido dentro de la línea importa tanto como la presión. El agua limpia, el aire comprimido, los hidrocarburos, los productos químicos cáusticos, el vapor, el agua de mar y los lodos abrasivos crean diferentes riesgos de corrosión, erosión, hinchazón, ataque de juntas o vibración. Un accesorio con brida de acero inoxidable puede ser adecuado para un medio corrosivo, pero innecesario para una línea de servicios públicos seca. Los ciclos térmicos también merecen atención porque la expansión y contracción repetidas pueden reducir la precarga de los pernos y crear pequeñas vías de fuga con el tiempo.
Un accesorio bridado debe coincidir con la tubería y el componente correspondiente, no solo con el tamaño nominal de la tubería impreso en un dibujo. El tamaño nominal de la tubería, o NPS, identifica la familia de tamaños general, pero la tabla de tuberías afecta el espesor de la pared y el diámetro interno. Para diseños de cuello de soldadura y soldadura de encaje, el orificio de la brida debe adaptarse al programa de la tubería para que el flujo permanezca suave y la geometría de la soldadura sea correcta. Una mala coincidencia del diámetro interior puede crear turbulencias, caída de presión, erosión o problemas de ajuste durante la fabricación.
El diámetro del círculo de pernos y el patrón de orificios de los pernos son igualmente críticos. Es posible que un accesorio con brida que parezca de tamaño similar aún no se alinee con una válvula, boquilla de bomba, conexión de recipiente u otra brida si el estándar o la clase de presión es diferente. El mismo NPS no significa automáticamente el mismo patrón de pernos, el mismo diseño de cara o la misma capacidad de presión. Esta es la razón por la que se debe comparar un accesorio con brida con el componente correspondiente antes de comprarlo.

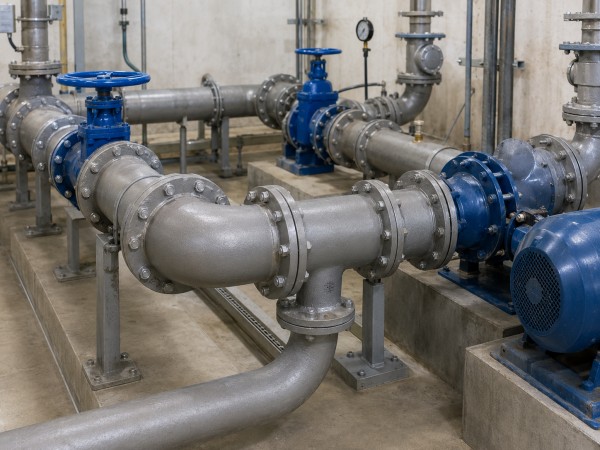

La facilidad de servicio es una de las principales razones para utilizar un accesorio con bridas en lugar de una junta soldada permanente. A menudo es necesario retirar válvulas, filtros, bombas, medidores, dispositivos de alivio y puertos de inspección durante el mantenimiento sin destruir las tuberías circundantes. En estas ubicaciones, una conexión atornillada permite a los técnicos aislar la sección, retirar el componente, inspeccionar la cara de la junta y volver a ensamblar la línea con un torque controlado.
Factor de selección | Que verificar | Error común |
Presión y temperatura | Clasificación de presión-temperatura | Tratar el número de clase como presión real |
fluido o gas | Resistencia química y riesgo de erosión. | Elegir solo por precio |
Tamaño y horario de la tubería. | NPS, calendario, diámetro interior, patrón de pernos | Suponiendo que siempre se ajuste el mismo NPS |
Necesidad de mantenimiento | Frecuencia de acceso y desmontaje | Soldadura donde es probable que se retire en el futuro |
Las bridas con cuello soldado generalmente se eligen para aplicaciones de alta presión, alta temperatura y tensión cíclica porque el cubo cónico transfiere la carga suavemente a la tubería. La conexión soldada a tope ayuda a reducir la concentración de tensiones y favorece un mejor flujo cuando el diámetro interior coincide con el programa de la tubería. Un accesorio bridado con cuello soldado suele ser la opción más segura cerca de recipientes a presión, líneas de proceso críticas, sistemas de vapor y aplicaciones donde se esperan vibraciones o cambios de temperatura.
Las bridas deslizables son más fáciles de alinear y, por lo general, menos costosas de instalar en servicios de baja presión o no críticos. Se deslizan sobre la tubería y están asegurados con soldaduras de filete, lo que los hace prácticos para agua potable, líneas de proceso de baja presión y tuberías de plantas en general. Su menor costo puede resultar atractivo, pero el diseño no suele ser la mejor opción para cargas cíclicas severas. Cuando se utiliza un accesorio con brida deslizante, la calidad de la soldadura y la alineación final aún determinan si la unión permanecerá libre de fugas.
Las bridas para soldar cumplen una función más estrecha pero importante en tuberías de diámetro pequeño y alta presión. La tubería encaja en un casquillo y se suelda externamente, creando una conexión compacta para instrumentación, hidráulica y líneas de proceso pequeñas. No se debe ignorar el espacio de instalación en el hombro del casquillo porque la expansión térmica y la tensión de la soldadura pueden afectar el rendimiento a largo plazo. Los diseñadores deben evitar las soldaduras a encaje en servicios donde el fluido atrapado en la grieta podría acelerar la corrosión.
Las bridas roscadas son útiles cuando la soldadura no es práctica, no está permitida o es segura. Son comunes en líneas de diámetro pequeño, ubicaciones de acceso restringido y ciertas áreas peligrosas donde el trabajo en caliente crea un riesgo adicional. Dado que la conexión depende de roscas y no de soldaduras, la pared de la tubería, la calidad de la rosca, el sellador y las condiciones de servicio deben ser compatibles. Este tipo de conector bridado se debe utilizar con precaución en caso de vibraciones severas, ciclos térmicos elevados o tuberías de paredes delgadas, ya que el aflojamiento y la fatiga pueden convertirse en problemas.
Las bridas para juntas superpuestas resuelven un problema diferente: alineación y desmontaje repetido. En un accesorio bridado con junta superpuesta, la brida de respaldo gira alrededor de un extremo del muñón, lo que permite que los orificios de los pernos se alineen más fácilmente durante la instalación. Este diseño funciona bien en sistemas que requieren limpieza, inspección o desmontaje frecuentes. También puede reducir el costo cuando el extremo del muñón húmedo debe ser de acero inoxidable, dúplex o de aleación de níquel, mientras que la brida de respaldo puede ser un material menos costoso.
Las bridas ciegas cierran el extremo de un sistema de tuberías, boquilla de recipiente o conexión de válvula. Se utilizan ampliamente para pruebas de presión, futuros puntos de expansión, aislamiento de mantenimiento y terminación permanente de líneas no utilizadas. Las bridas reductoras permiten cambiar el tamaño de la tubería en una conexión bridada, lo que puede ahorrar espacio en comparación con el uso de un reductor separado en algunos diseños. Las bridas de orificio están diseñadas para medir el flujo e incluyen características que soportan una placa de orificio y grifos de presión.
Cada accesorio con bridas especializado no debe tratarse como un sustituto genérico; cada uno cumple una función de tubería definida.
Tipo de brida | Mejor aplicación | Método de instalación | Limitación principal |
cuello de soldadura | Servicio de presión o temperatura crítica | Soldadura a tope | Mayor costo |
Sin cordones | Líneas de servicios públicos y de baja presión. | soldadura de filete | Menos adecuado para estrés severo |
soldadura por enchufe | Líneas de proceso de pequeño calibre | Soldadura de filete externa | Riesgo de corrosión en grietas |
roscado | Conexiones de tuberías pequeñas sin soldadura | roscado | Débil bajo vibración |
Junta de regazo | Desmantelamiento frecuente | Extremo corto más brida de respaldo | No es ideal para servicios severos |
Ciego | Extremos de línea de sellado o prueba | Atornillado con junta | Pesado en tallas grandes |
Existen estándares porque un accesorio bridado debe ser intercambiable, rastreable y seguro en condiciones definidas. ASME B16.5 se usa comúnmente para bridas de tuberías y accesorios bridados hasta NPS 24, mientras que ASME B16.47 cubre bridas de acero más grandes. API 6A se aplica a equipos de boca de pozo y árboles de Navidad en servicios de petróleo y gas, donde las clases de presión y los requisitos de sellado RTJ difieren de las tuberías industriales generales. AWWA C207 es común en aplicaciones de obras hidráulicas y a menudo utiliza patrones de perforación diferentes a los de las bridas ASME.
Estos estándares influyen en las dimensiones, los grupos de materiales, las tolerancias, las marcas, el diseño de la cara, las expectativas de prueba y las clasificaciones de presión y temperatura. Un accesorio con brida de un estándar puede parecerse físicamente a otro, pero aun así ser incompatible en cuanto a círculo de pernos, diámetro interior, estilo de junta o sistema de presión. Para trabajos de reemplazo, se debe verificar el estándar a partir de dibujos, etiquetas de equipo, marcas de bridas o documentación del proveedor antes de realizar cualquier pedido.
Las clases de presión ASME comunes incluyen 150, 300, 600, 900, 1500 y 2500. El número no significa que la brida siempre pueda mantener esa presión exacta en todas las condiciones. La presión permitida cambia con la temperatura y el grupo de materiales, por lo que una brida de acero al carbono a temperatura elevada puede tener una presión permitida más baja que la que sugiere el nombre de la clase. Por esa razón, un accesorio bridado debe compararse con la tabla de presión y temperatura aplicable, no seleccionarse únicamente por la etiqueta de clase.
Las comprobaciones de compatibilidad deben incluir el tipo de cara, el diámetro del círculo de pernos, el número de orificios para pernos, el diámetro interior, las dimensiones de la junta y la clase de presión. Las conexiones de junta de cara elevada, cara plana y tipo anillo están diseñadas para diferentes métodos de sellado y no deben mezclarse casualmente. Atornillar una cara elevada a un componente frágil de cara plana puede concentrar la carga y aumentar el riesgo de agrietamiento. Antes de pedir cualquier accesorio bridado, confirme los requisitos estándar, NPS, clase de presión, tipo de cara, cédula de tubería, diámetro interior, estilo de junta, calidad del material y documentación.

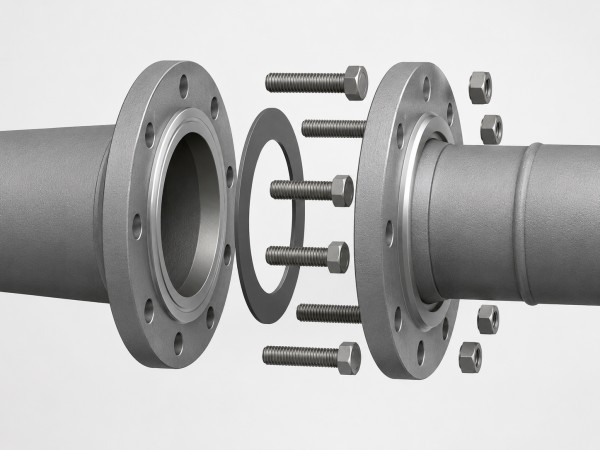

La cara de sellado determina cómo se transfiere la carga del perno a la junta. Las bridas con cara elevada son comunes en el servicio industrial porque el área elevada concentra la compresión sobre una superficie de junta más pequeña. Esto los hace prácticos para muchas aplicaciones de procesos, servicios públicos y refinerías cuando se combinan con la junta correcta. Un accesorio con brida de cara elevada debe combinarse con el espesor de junta, el material y la clase de presión correctos para evitar una compresión desigual.
Las bridas de cara plana colocan la junta en toda la cara y, a menudo, se utilizan con componentes de hierro fundido, fibra de vidrio, bronce u otros que pueden dañarse por la carga concentrada de los pernos. Su finalidad es la distribución de la carga. Las bridas de junta tipo anillo utilizan una ranura mecanizada y una junta de anillo de metal para crear un sello de alta integridad en servicios de alta presión o alta temperatura. Las juntas RTJ exigen un mecanizado preciso, una selección correcta de anillos y superficies de ranura limpias.
Las juntas no son accesorios; son parte del límite de presión. Las juntas enrolladas en espiral son comunes con bridas de cara elevada, las juntas de cara completa se adaptan a muchas juntas de cara plana, las juntas de corte suave se pueden utilizar en servicios de baja presión y las juntas de anillo metálico se utilizan con diseños RTJ. El material de la junta debe tolerar el fluido del proceso, la temperatura, la presión y la carga de compresión. Si la junta es atacada químicamente o pierde recuperación después del ciclo térmico, la junta puede tener fugas incluso cuando el cuerpo de la brida es correcto.
El acabado superficial añade otra capa de rendimiento de sellado. Muchas caras de bridas utilizan dientes que ayudan a que la junta se agarre y resista la explosión. Es posible que un acabado muy liso no sujete bien algunas juntas blandas, mientras que una aspereza excesiva puede dañarlas. Términos como AARH, dentado concéntrico y dentado en espiral ayudan a definir si la superficie de sellado es adecuada para la junta elegida.
La calidad de la instalación a menudo decide si un accesorio con bridas funciona según lo especificado. La desalineación, la falta de paralelismo, las caras de sellado sucias, los dentados dañados, la precarga desigual de los pernos o la secuencia de torsión incorrecta pueden crear vías de fuga. Apretar un lado completamente antes que el otro comprime la junta de manera desigual y puede distorsionar la junta. El empernado controlado tiene como objetivo distribuir la carga uniformemente alrededor del círculo de empernado.
Antes de la puesta en marcha, los técnicos deben confirmar lo siguiente:
● Las caras de las bridas están limpias, secas y libres de abolladuras o rayones fuertes.
● El tipo, tamaño y material de la junta coinciden con la cara y el servicio.
● Los pernos y tuercas son del grado, longitud y condición correctos.
● Las bridas quedan alineadas y paralelas sin forzar la tubería.
● El torque se aplica en una secuencia cruzada con pasadas por etapas.
● Los resultados de la inspección se documentan antes de presurizar la línea.
La selección del accesorio bridado correcto comienza con la comprensión del sistema al que servirá: la presión, la temperatura, el tipo de fluido, el horario de la tubería, el diseño de la cara, la compatibilidad de las juntas y el acceso para mantenimiento afectan la confiabilidad a largo plazo. Una conexión de brida bien adaptada reduce el riesgo de fugas, simplifica la inspección y ayuda a que los sistemas de tuberías sigan siendo más seguros y fáciles de mantener.
Shanxi Jin Steel Casting Co.,Ltd. respalda estos requisitos con productos de bridas y accesorios para tuberías diseñados para uso industrial práctico. Al elegir componentes que coincidan con las condiciones de aplicación e instalación, los compradores pueden mejorar la eficiencia del ajuste, reducir los retrabajos evitables y construir conexiones de tuberías más confiables.
R: Un accesorio con brida conecta tuberías, válvulas, bombas o equipos con pernos y una junta, lo que permite abrir la junta más tarde para su inspección, reparación o reemplazo.
R: Una brida es un punto de conexión atornillada con una cara de sellado. Un accesorio de tubería cambia de dirección, tamaño o ruta de flujo, aunque algunos accesorios incluyen extremos con bridas.
R: Las bridas con cuello soldado se prefieren comúnmente para sistemas de alta presión o alta temperatura porque su cubo cónico y su diseño soldado a tope ayudan a distribuir la tensión de manera más uniforme.
R: Las causas comunes incluyen selección incorrecta de juntas, caras de sellado dañadas, mala alineación, precarga de pernos desigual, secuencia de torsión incorrecta o tipos de caras de bridas que no coinciden.
R: No automáticamente. ASME, API, AWWA, DIN y otras normas pueden utilizar diferentes patrones de pernos, clasificaciones de presión, tamaños de orificio o diseños de caras.
R: Haga coincidir la junta con el tipo de cara de la brida, la clase de presión, la temperatura, la compatibilidad de fluidos y el acabado de la superficie. Una junta incorrecta puede provocar fugas o fallos prematuros.
