Una descripción general de los accesorios con bridas de hierro dúctil
Los accesorios con bridas de hierro dúctil son componentes especializados diseñados para proporcionar conexiones rígidas y atornilladas en sistemas de tuberías para cambios de dirección, ramificaciones y transiciones. Con bridas fundidas integralmente, estos accesorios se conectan directamente a válvulas, bombas y otros equipos con bridas. Se utilizan comúnmente cuando se requiere una alineación precisa, facilidad de desmontaje y sellado confiable.
1. Material y Fabricación
Material del núcleo: Hierro dúctil
Estos accesorios están hechos de hierro dúctil de alta resistencia, tratado con inoculación de magnesio para producir grafito esferoidal. Esta microestructura imparte una resistencia a la tracción (≥420 MPa), tenacidad y resistencia al impacto superiores.

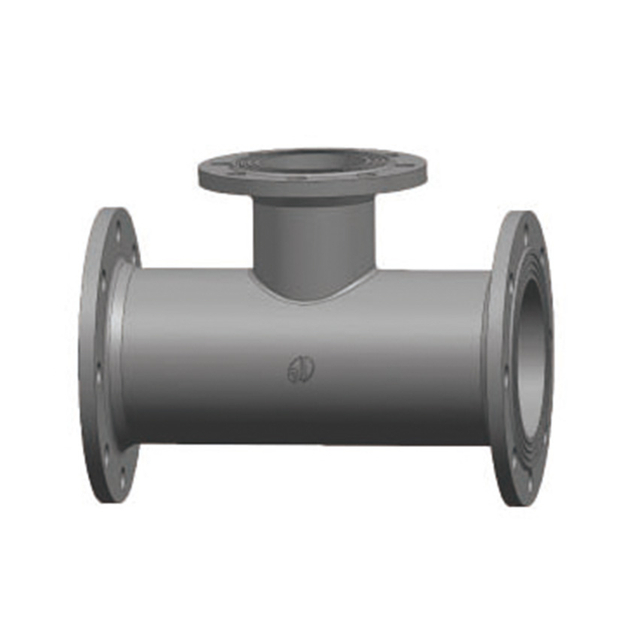

Las secciones críticas, como codos y T, están reforzadas con paredes más gruesas para soportar variaciones de tensión y presión.
Característica clave: bridas fundidas integralmente:
Las bridas se funden como parte del accesorio, lo que garantiza una integridad estructural total y elimina los puntos débiles asociados con los diseños soldados.
Las caras de las bridas están mecanizadas con precisión según estándares como ANSI/ASME B16.1, con patrones de orificios para pernos y acabados superficiales precisos (por ejemplo, cara elevada) para un sellado óptimo.
Las conexiones se completan mediante juntas de EPDM o nitrilo y pernos de acero al carbono.
2. Características de desempeño
Alta presión y resistencia a la carga:
Diseñados para funcionar bajo altas presiones internas (Clase 125/250) y cargas mecánicas externas, los accesorios con bridas son ideales para estaciones de bombeo, instalaciones de tratamiento y sistemas industriales.
La estructura bridada rígida resiste inherentemente el empuje axial, eliminando a menudo la necesidad de restricciones de empuje separadas.
Sellado sin fugas:
Las bridas atornilladas y las juntas comprimibles proporcionan un sellado duradero y sin fugas incluso en condiciones de temperatura y presión fluctuantes.
Son especialmente adecuados para instalaciones propensas a vibraciones conectadas a bombas o equipos giratorios.
Facilidad de mantenimiento y reutilización:
Las juntas bridadas se pueden desmontar y volver a montar fácilmente, lo que simplifica la inspección, el mantenimiento o la modificación de las tuberías.
Resistencia a la corrosión:
El revestimiento interno de mortero de cemento o epoxi preserva la calidad del agua, mientras que los revestimientos externos de zinc o epoxi brindan una protección duradera en ambientes hostiles.
Alineación precisa:
Garantiza una alineación precisa con el equipo conectado, lo que reduce el estrés del sistema y extiende la vida útil.
3. Utilidad y valor económico
Aplicaciones primarias:
Plantas de tratamiento de agua y aguas residuales.
Tuberías de procesos industriales
Sistemas de protección contra incendios
Estaciones de bombeo y bóvedas de válvulas.
Beneficios Operativos y Económicos:
Instalación simplificada sin soldaduras ni herramientas especiales.
El diseño modular permite una rápida reconfiguración o expansión del sistema.
Reducción del tiempo de inactividad durante el mantenimiento o el reemplazo de equipos
Larga vida útil gracias a una construcción robusta y protección contra la corrosión
Limitaciones:
Mayor costo inicial en comparación con los accesorios tipo casquillo
Requiere espacio para apretar y desmontar pernos.
No recomendado para entierro directo sin protección adecuada.
Conclusión:
Los accesorios con bridas de hierro dúctil combinan la fuerza y la resistencia a la corrosión del hierro dúctil con la versatilidad de las conexiones bridadas. Son esenciales dondequiera que se requieran conexiones rígidas, a prueba de fugas y útiles, ya que ofrecen una confiabilidad y flexibilidad operativa excepcionales.
