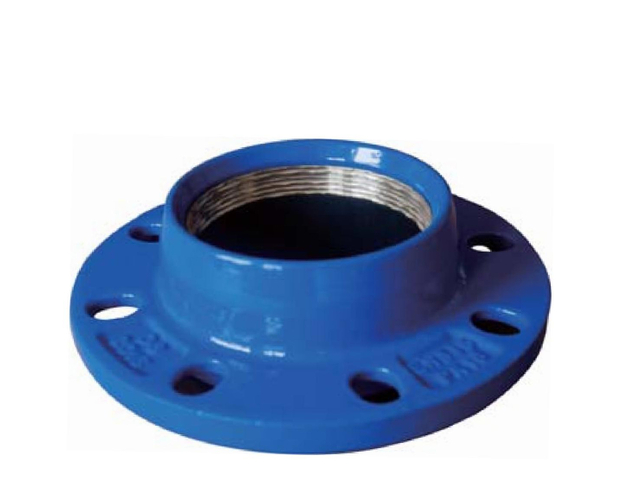

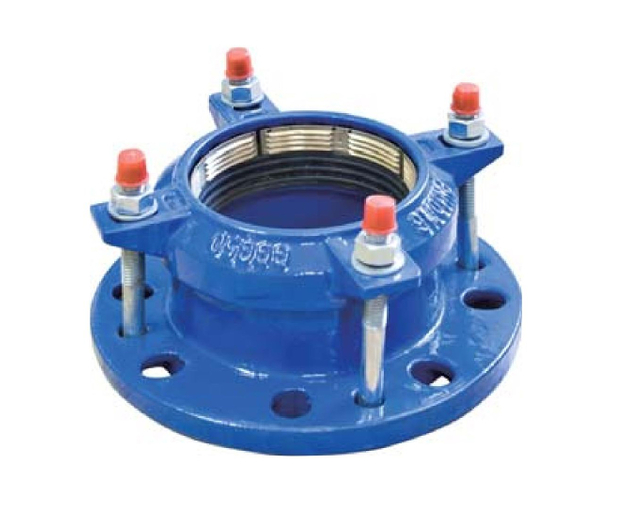

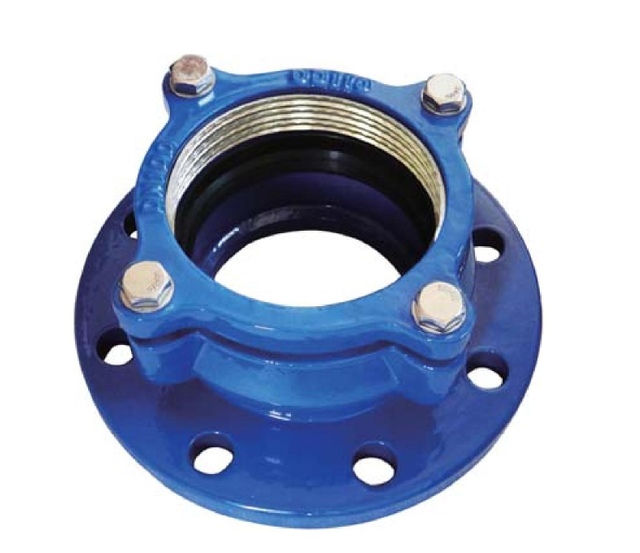

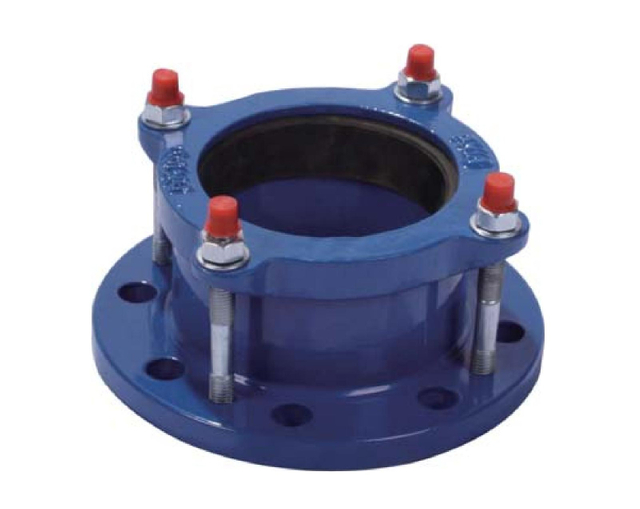

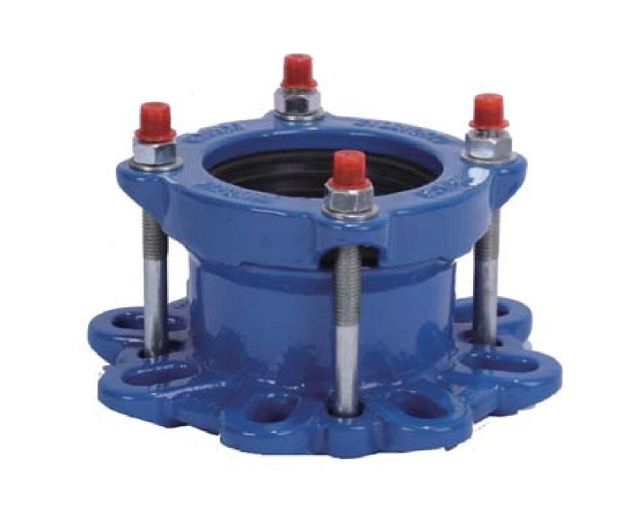

Adaptador de brida

1. Material y Fabricación
Composición del material del núcleo:
Cuerpo de Hierro Dúctil: EN-GJS-500-7 con microestructura de grafito esferoidal
Componentes de acero inoxidable: pernos y tuercas de retención SS304/316
Elementos de Sellado: Juntas de EPDM (estándar), NBR o Viton para aplicaciones especiales
Protección contra la corrosión: Recubrimiento epóxico adherido por fusión según AWWA C116

Proceso de fabricación:
Fundición en arena de precisión con metalurgia controlada
Mecanizado CNC de caras de bridas y extremos de espiga.
Montaje automatizado de componentes y asiento de juntas
Prueba de presión individual a 2,5 veces la presión de trabajo nominal

2. Características de desempeño
Rendimiento mecánico:
Clasificación de presión: PN10/16/25 (150–365 psi)
Rango de temperatura: -20°C a 120°C (con juntas de EPDM)
Capacidad de sujeción axial: Soporta un empuje de presión máximo de 1,5 veces.
Presión de estallido: ≥4× presión de trabajo
Deflexión angular permitida: hasta 5°

Rendimiento de sellado:
Mecanismo de doble sello:

• Sello primario: compresión de junta de goma en el extremo de la espiga

• Sello secundario: compresión de junta de brida
  Rendimiento sin fugas según los estándares AWWA C111
  Mantiene la integridad del sello bajo asentamiento y vibración del suelo.

Rendimiento de instalación:
Combina simplicidad de inserción con versatilidad de conexión bridada
No se requieren soldaduras ni herramientas especiales
Los indicadores visuales de alineación garantizan una instalación precisa
Presurización inmediata del sistema después del montaje.

3. Utilidad y Aplicaciones
Dominios de aplicación principales:
Conexiones de tubería a válvula: transiciones entre tuberías y válvulas bridadas
Conexiones de tubería a bomba: conecta tuberías a entradas/salidas de bomba con bridas
Modificaciones del sistema: operaciones de modernización y reparación
Transiciones de materiales: conecta diferentes materiales de tuberías

Ventajas de instalación:
Eficiencia de tiempo: instalación un 70% más rápida que las conexiones bridadas tradicionales
Optimización del espacio: el diseño compacto minimiza los requisitos de espacio
Tolerancia de alineación: se adapta a desalineaciones menores
Independencia climática: Adecuado para instalación en todo clima

Beneficios Económicos:
Reducción de costos: Costo de instalación entre 40% y 60% menor que las juntas bridadas convencionales
Ahorros en mano de obra: personal reducido y tiempo de instalación más corto
Optimización del inventario: un componente reemplaza varias piezas
Eficiencia de mantenimiento: Desmontaje y montaje sencillos

Superioridad Técnica:
Absorción de vibraciones: la junta de goma amortigua las vibraciones del sistema
Compensación térmica: se adapta a la expansión y contracción.
Resistencia a la corrosión: Protección total con revestimiento epoxi.
Aislamiento electrolítico: Previene la corrosión galvánica entre metales diferentes

Características de diseño
Configuración innovadora:

• Extremo de brida: perforado según las dimensiones ANSI B16.1

• Extremo del zócalo: configuración de junta a presión tipo T

• Mecanismo de retención: segmentos o pernos de bloqueo integrales

• Sistema de juntas: diseño de sellado activado por presión

Sistemas de Protección:

• Revestimiento de mortero de cemento según AWWA C104

• Revestimiento epoxi externo según AWWA C116

• Opción de junta de aislamiento dieléctrico

• Recubrimiento resistente a los rayos UV para aplicaciones expuestas

Ventajas comparativas

Beneficios de instalación:
Eficiencia de campo:
No se requiere soldadura en campo ni preparación del extremo de la tubería
Operación sencilla de apriete de pernos
Capacidad de prueba de presión inmediata

Características de confiabilidad:
Indicadores visuales de instalación
La parada positiva evita la sobreinserción
Compresión uniforme de la junta
Sujetadores resistentes a la corrosión

Seguro de calidad:
Certificación de terceros (NSF, UL, FM)
Trazabilidad total del material
Auditorías periódicas de calidad ISO 9001
Pruebas de rendimiento según los estándares AWWA

Conclusión:
Los adaptadores de brida de hierro dúctil combinan la instalación rápida de juntas a presión con la versatilidad de los sistemas bridados. Su construcción robusta y resistente a la corrosión proporciona una solución rentable y confiable para conectar diversos componentes de tuberías manteniendo al mismo tiempo la capacidad de presión total. Al ofrecer un tiempo de instalación reducido, eficiencia laboral y una confiabilidad de sellado superior, estos adaptadores son un componente esencial en los sistemas de tuberías industriales y de agua modernos.
