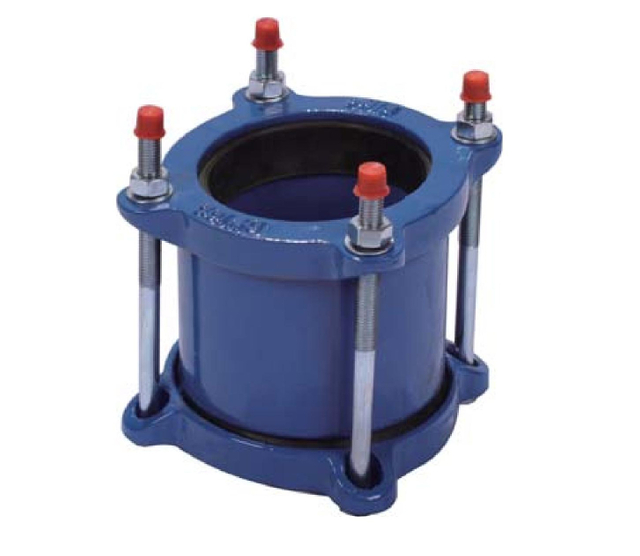

1. Material y Fabricación
Composición del material del núcleo:
Carcasa de hierro dúctil: EN-GJS-500-7/600-3 con estructura de grafito esferoidal
Componentes de acero inoxidable: sujetadores y elementos de retención SS304/316
Elementos de Sellado: Juntas multilabio de EPDM con refuerzo de tejido
Protección contra la corrosión: Recubrimiento epóxico adherido por fusión según AWWA C116
Proceso de fabricación avanzado:
Fundición de precisión con ciclos de enfriamiento controlados.
Mecanizado CNC de interfaces de sellado.
Montaje automatizado con fijación controlada por par
Verificación 100% hidrostática y dimensional.
2. Características de desempeño
Rendimiento mecánico:
Clasificación de presión: PN10/16/25 (150–365 psi)
Rango de temperatura: -30°C a 120°C (juntas de EPDM)
Capacidad de restricción axial: Soporta cargas de empuje de presión total.
Presión de estallido: ≥4× presión de trabajo
Rendimiento cíclico: más de 10.000 ciclos a 1,25 veces la presión de trabajo
Rendimiento de sellado:
Configuración de triple sello:
Sello primario: Sellos de labio activados por presión
Sello secundario: Junta de compresión radial
Sello terciario: Sello de interferencia mecánica
Cero fugas a 2 veces la presión de trabajo según AWWA C219
Mantiene la integridad del sellado bajo deflexión y desalineación de 3 a 5°
Rendimiento de instalación:
La construcción de diseño dividido permite la instalación sin necesidad de desmontar la tubería
Apriete con llave estándar: no se requieren herramientas especiales
Los indicadores visuales de alineación garantizan un posicionamiento adecuado
Presurización inmediata del sistema después de la instalación.
3. Utilidad y Aplicaciones
Dominios de aplicación principales:
Reparación de tuberías: restauración de emergencia de tuberías dañadas
Modificaciones del sistema: adición de tees, válvulas o nuevas derivaciones
Unión de tuberías: Conexión de tuberías de extremo liso del mismo o diferente material.
Operaciones de mantenimiento: derivación temporal o aislamiento del sistema
Ventajas de instalación:
Eficiencia del tiempo: instalación un 80 % más rápida que las uniones soldadas
Optimización del espacio: diseño compacto adecuado para espacios reducidos
Sin herramientas especiales: basta con herramientas manuales estándar
Capacidad para todo clima: confiable en todas las condiciones ambientales
Beneficios Económicos:
Reducción de costos: costo de instalación entre un 50% y un 70% menor que las uniones soldadas
Ahorro de mano de obra: equipo de instalación de dos personas
Minimización del tiempo de inactividad: la configuración rápida reduce las interrupciones del sistema
Reutilizabilidad: Totalmente reutilizable después del desmontaje
Superioridad Técnica:
Capacidad de sujeción total: mecanismo de sujeción de empuje integrado
Versatilidad del material: Compatible con tuberías DI, PVC, acero y CA
Amortiguación de vibraciones: las juntas de goma absorben las vibraciones del sistema.
Compensación térmica: maneja la expansión y la contracción.
Especificaciones de rendimiento
| Parámetro | Rango de rendimiento | Estándar de prueba |
|---|---|---|
| Presión de trabajo | 150 a 365 psi | AWWA C219 |
| Presión de prueba | 2,5× presión de trabajo | AWWA C219 |
| Rango de temperatura | -30°C a 120°C | Norma ASTM D2000 |
| Resistencia a la extracción | Empuje de presión total | AWWA C219 |
| Resistencia química | pH 4-11 | NSF/ANSI 61 |
Características de diseño
Configuración innovadora:
Diseño de carcasa dividida (de dos o tres piezas)
Restricción integral mediante segmentos de bloqueo o anillos de agarre
Cámaras de sellado independientes con múltiples juntas
Sistema de pernos resistente a la corrosión de alta resistencia.
Sistemas de Protección:
Revestimiento de mortero de cemento según AWWA C104
Revestimiento epoxi externo según AWWA C116
Aislamiento dieléctrico para metales diferentes.
Acabado resistente a los rayos UV para aplicaciones en exteriores
Ventajas comparativas
| Característica | Acoplamiento DI | Acoplamiento tradicional |
|---|---|---|
| Tiempo de instalación | 15 a 30 minutos | 60-120 minutos |
| Capacidad de sujeción | Integral | Externo requerido |
| Compatibilidad de materiales | Universal | Limitado |
| Clasificación de presión | Más alto | Estándar |
| Vida útil | 50+ años | 20-30 años |
Beneficios de instalación:
Eficiencia de campo:
No se requiere preparación del extremo de la tubería
No se necesitan soldaduras ni equipos especiales
Verificación visual del correcto montaje.
Restauración inmediata del sistema
Características de confiabilidad:
Indicadores de bloqueo positivo
Diseño de compresión de junta uniforme
Elementos de fijación protegidos contra la corrosión
Mecanismo de sellado a prueba de fallos
Seguro de calidad:
Certificación de terceros (NSF, UL, FM)
Trazabilidad del material según EN 10204 3.1/3.2
Auditorías periódicas de calidad ISO 9001
Pruebas de rendimiento según AWWA C219
Variantes especializadas:

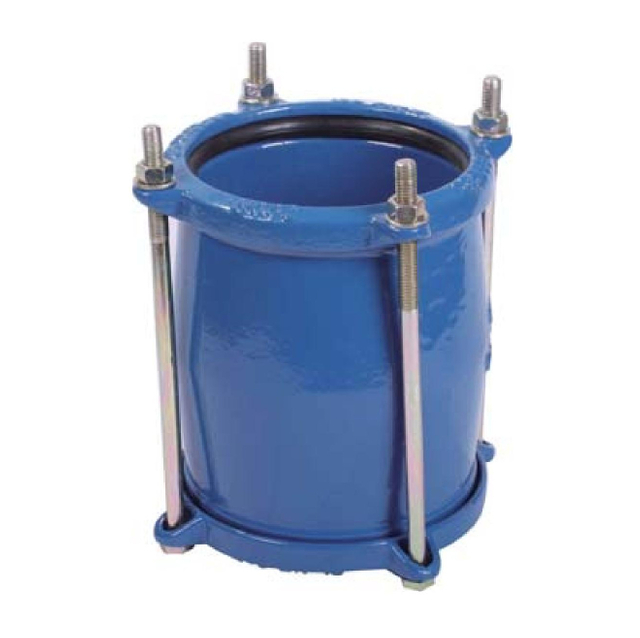

Acoplamientos de reparación: Longitud extendida para reparación de tuberías dañadas, sellado reforzado para superficies irregulares, diseño de instalación rápida para emergencias

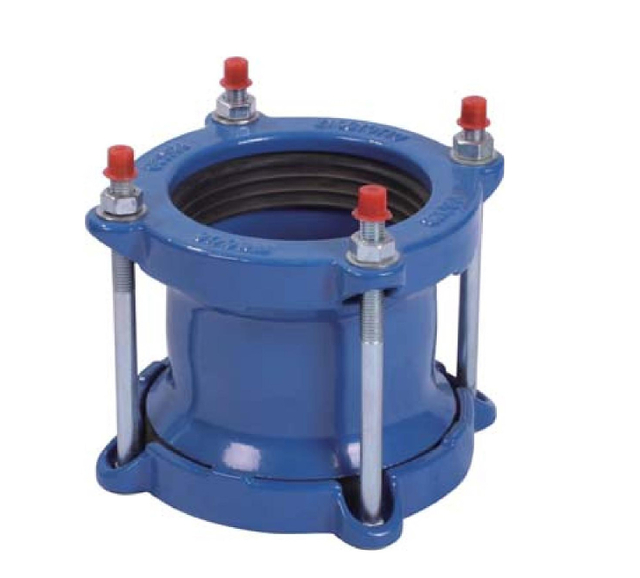

Acoplamientos de transición: Conecta tuberías de diferentes tamaños o materiales con aislamiento dieléctrico y compuestos de juntas especiales.

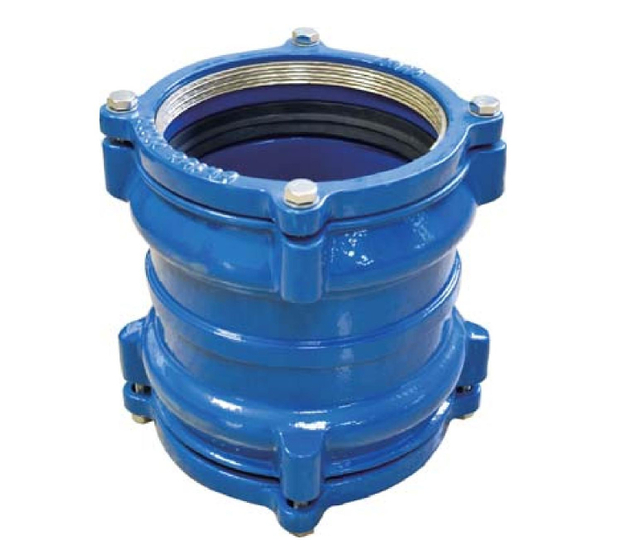

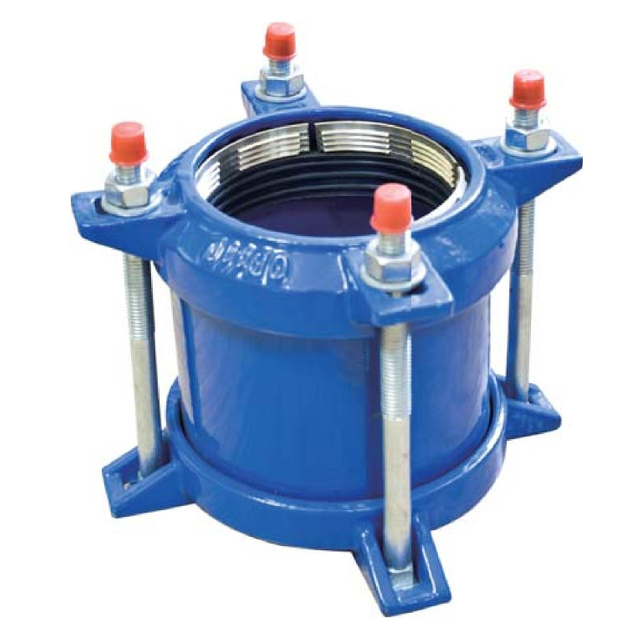

Acoplamientos restringidos: Diseño de bloqueo de alta resistencia para condiciones de empuje y alta presión
Conclusión:
Los accesorios de acoplamiento de hierro dúctil combinan robustez mecánica con precisión de sellado, lo que proporciona una solución confiable, flexible y reutilizable para la instalación, el mantenimiento y la reparación de tuberías. Su construcción de carcasa dividida, su capacidad de retención integral y su rápida instalación los hacen indispensables en los sistemas de tuberías municipales, industriales y de agua modernos, lo que garantiza rendimiento, seguridad y rentabilidad a largo plazo en las condiciones más exigentes.
