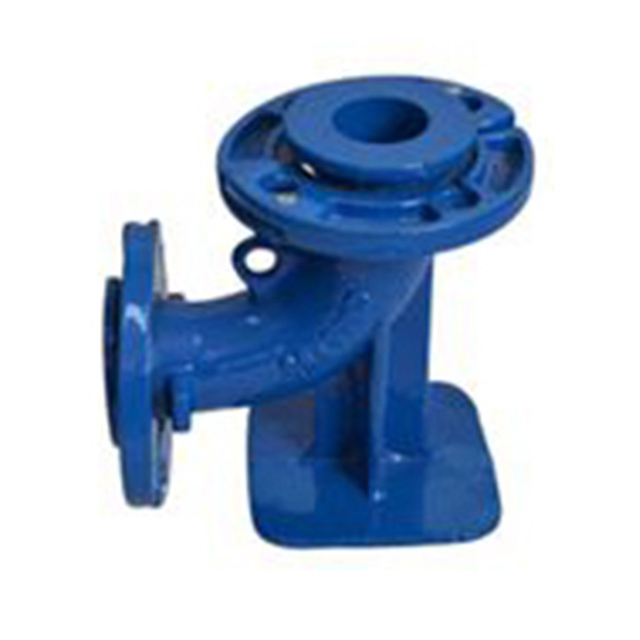

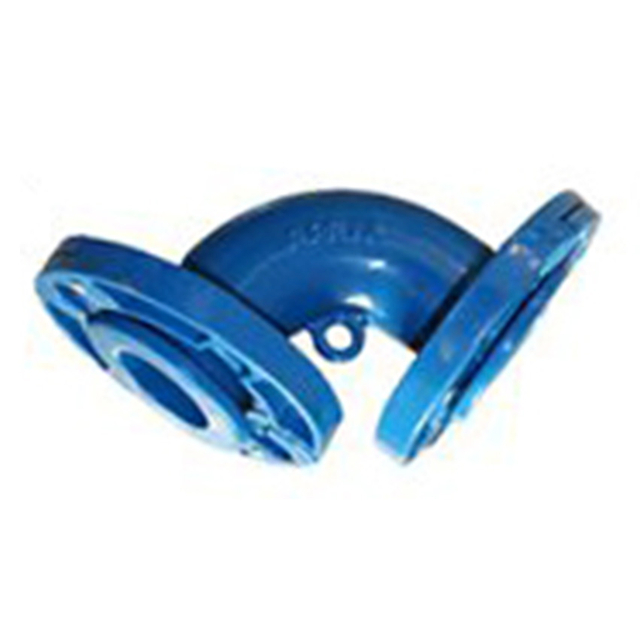

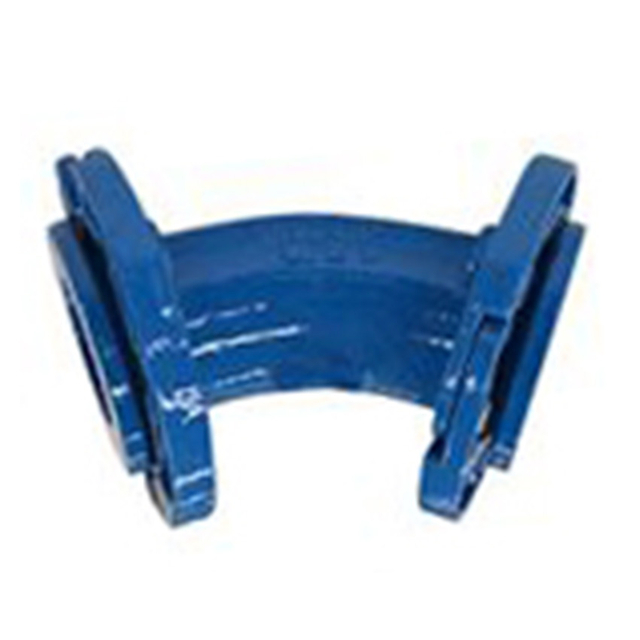

Descripción general de los accesorios con bridas sueltas de hierro dúctil
Los accesorios con bridas sueltas de hierro dúctil brindan una solución versátil y eficiente para crear conexiones bridadas sin soldadura. Combinan la resistencia mecánica del hierro dúctil con la flexibilidad de ensamblaje de un sistema de brida suelta, lo que permite una instalación rápida, un ajuste sencillo y un rendimiento confiable en una amplia gama de aplicaciones.
1. Material y Fabricación
Materiales principales:
Cuerpo de hierro dúctil (grado 500-7 o superior) con estructura de grafito esferoidal
Bridas fabricadas en acero al carbono (ASTM A36) o hierro dúctil
Juntas: EPDM/Nitrilo para servicio de agua, Viton para aplicaciones químicas
Pernos: Acero al carbono (ASTM A307) o acero inoxidable (ASTM A193)
Características de fabricación:
Cuerpo de hierro dúctil fundido con precisión con extremos ranurados para el asiento de la junta.

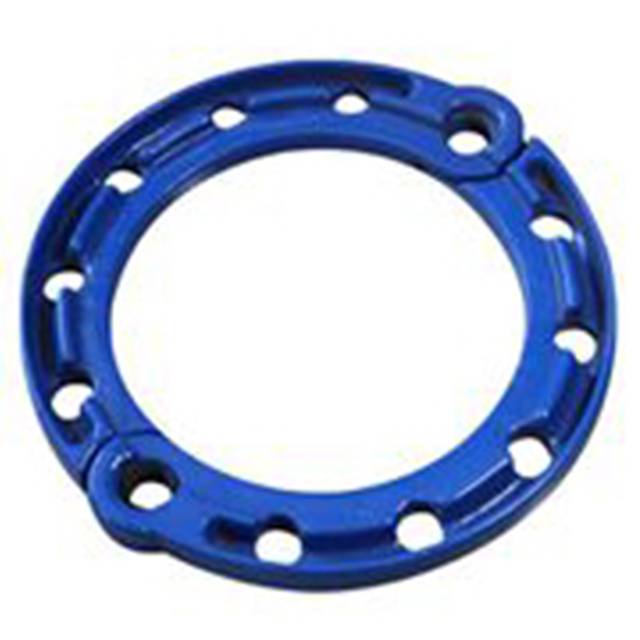

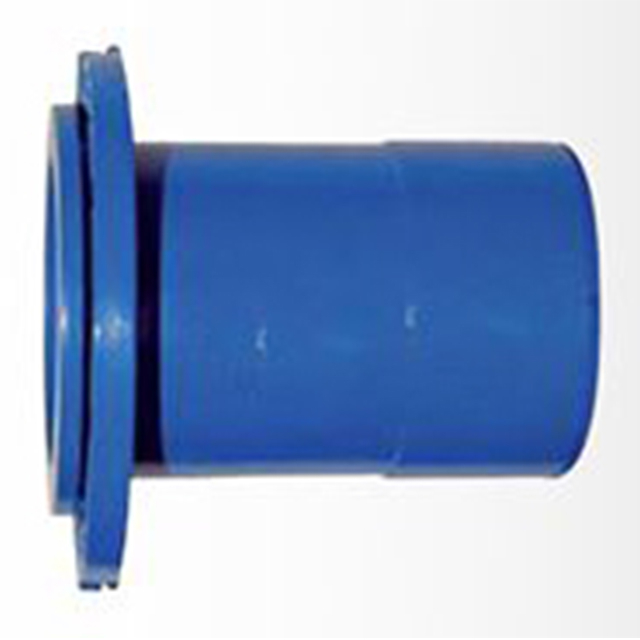

Las bridas sueltas se deslizan libremente sobre la tubería antes del montaje final.
Caras de brida mecanizadas según los estándares RF (cara elevada) o FF (cara plana)
Protección contra la corrosión mediante galvanizado en caliente o revestimiento epoxi
2. Características de desempeño
Rendimiento mecánico:
Clasificación de presión: PN10/16/25 (clase de 150 a 300 psi)
Rango de temperatura: –30°C a 120°C (juntas de EPDM)
Capacidad de deflexión angular: 3–5° por junta
Amortiguación de vibraciones mediante diseño de junta de goma
Rendimiento de sellado:
Sistema de doble sellado:
Sello primario: Junta de goma en la ranura del casquillo
Sello secundario: Junta de brida comprimida
Logra cero fugas bajo presión de prueba (1,5 veces la presión de trabajo) y mantiene la integridad durante el movimiento del suelo o la expansión térmica.
Instalación y ajuste:
Conexión atornillada sencilla: no se requiere soldadura
Verificación visual de la alineación antes de apretar
Compensación de longitud de tubería ajustable (±50 mm)
Componentes de brida reutilizables
3. Utilidad y Aplicaciones
Aplicaciones primarias:
Instalaciones de tratamiento de agua (bombas, filtros, válvulas)
Tuberías industriales (agua de refrigeración, procesos químicos)
Servicios de construcción (HVAC, protección contra incendios)
Redes municipales conectadas a sistemas embridados.
Ventajas de instalación:
Instalación entre un 40 % y un 60 % más rápida que las uniones soldadas
Costos de mano de obra reducidos (no se necesitan soldadores certificados)
Ideal para áreas confinadas o que requieren mucho mantenimiento
Componentes de brida totalmente reutilizables
Ventajas técnicas:
Previene la corrosión electrolítica entre metales.
Absorbe vibraciones y compensa la expansión térmica.
Elimina las zonas afectadas por el calor de la soldadura.
Especificaciones técnicas:
Normas: EN 545, EN 598, ISO 2531
Rango de tamaños: DN 80–600 (3″–24″)
Prueba de presión: clasificación 2,5× PN
Par de pernos: Según ASME B16.5
Conclusión:
Los accesorios con bridas sueltas de hierro dúctil brindan la resistencia del hierro dúctil y la adaptabilidad de un sistema modular. Simplifican la instalación, reducen costos y ofrecen excelente resistencia a las vibraciones y reutilización, lo que los hace ideales para sistemas de tuberías modernos orientados al mantenimiento.
