1. Material y Fabricación
Composición del material del núcleo:
Cuerpo de Hierro Dúctil: EN-GJS-500-7/600-3
Componentes de acero inoxidable: pernos, tuercas y roscas de ajuste SS304/316
Sistema de sellado avanzado: juntas reforzadas multicapa EPDM/NBR
Protección contra la corrosión: Recubrimiento epóxico adherido por fusión (≥250 μm) según AWWA C116
Fabricación de precisión:
Fundición a la cera perdida para precisión dimensional
Mecanizado CNC de caras de bridas y roscas.
Montaje automatizado con control de par
100% pruebas de presión y dimensiones.
2. Características de desempeño
Rendimiento mecánico:
Clasificación de presión: PN10/16/25 (150–365 psi)
Rango de temperatura: -20°C a 120°C
Compensación axial: ±50 mm a ±100 mm
Deflexión angular: hasta 4°
Presión de estallido: ≥4× presión de trabajo nominal
Rendimiento de sellado:
Configuración de triple sello:
Sello de labio activado por presión
Junta de brida estática
Junta de compresión axial
Cero fugas a 1,5 veces la presión nominal según EN 1092-2
Rendimiento de sellado total en todo el rango de ajuste
Rendimiento de instalación:
Conexión/desconexión rápida en 5-10 minutos
Indicadores visuales de posición y alineación.
Sistemas de retención de pernos y orejetas guía para un montaje preciso
3. Utilidad y Aplicaciones
Dominios de aplicación principales:
Conexiones de mantenimiento de bombas y válvulas.
Compensación por expansión y contracción de ductos
Reparaciones de sistemas de emergencia y reemplazo de equipos.
Ventajas operativas:
Reducción del 70% en el tiempo de mantenimiento
Compensa las imprecisiones de instalación
El diseño compacto minimiza los requisitos de espacio.
La absorción de vibraciones mejora la protección del equipo
Beneficios Económicos:
Operaciones de mantenimiento un 80 % más rápidas
Mano de obra reducida (operación de 2 personas)
Menor costo del ciclo de vida (hasta un 50 % de ahorro en 20 años)
Superioridad Técnica:
La compensación axial y angular elimina el corte de tuberías
Reutilizable durante 500 ciclos
Mantiene la integridad original de la tubería.
Características de diseño:

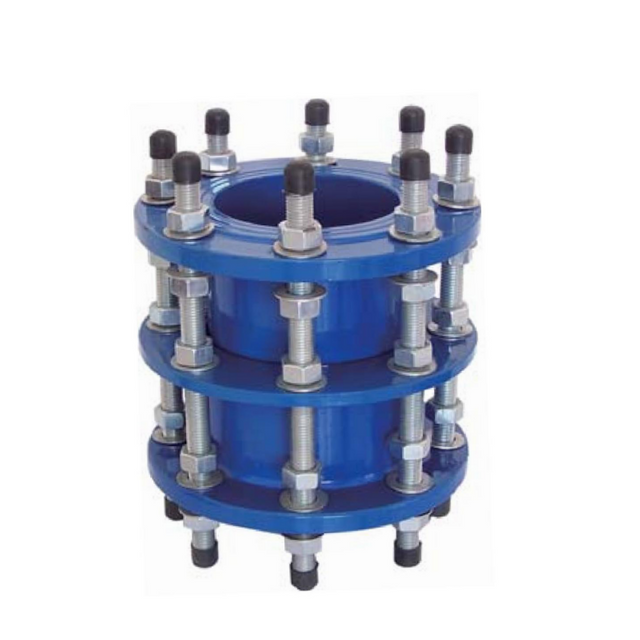

Diseño de carrete de doble pestaña con tuercas de ajuste de bloqueo
Construcción de seguridad anti-explosión
Opción de sello secundario metálico a prueba de fuego
Conclusión:

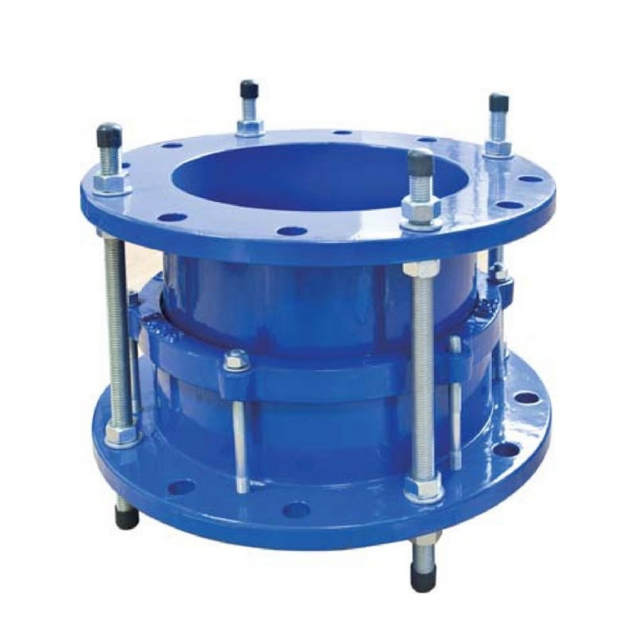

Las juntas de desmantelamiento de hierro dúctil brindan una solución de conexión precisa, flexible y de fácil mantenimiento para sistemas de tuberías modernos. Su estructura robusta, diseño de sellos múltiples y configuración ajustable garantizan una instalación sencilla, un sellado confiable y un rendimiento de servicio a largo plazo, lo que los hace ideales para estaciones de bombeo, cámaras de válvulas y sistemas que requieren mantenimiento frecuente o compensación de alineación.
