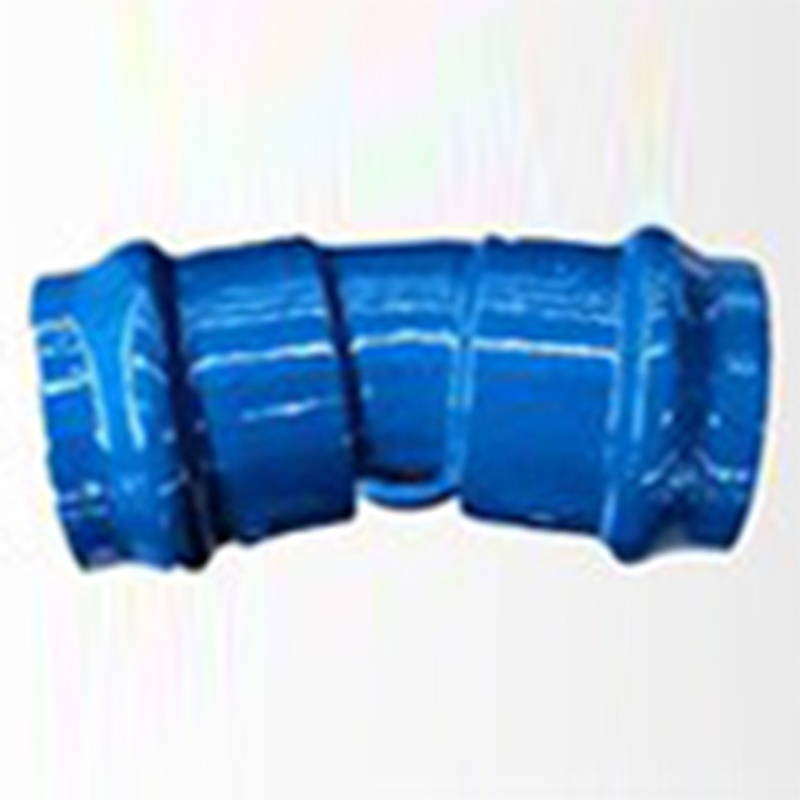

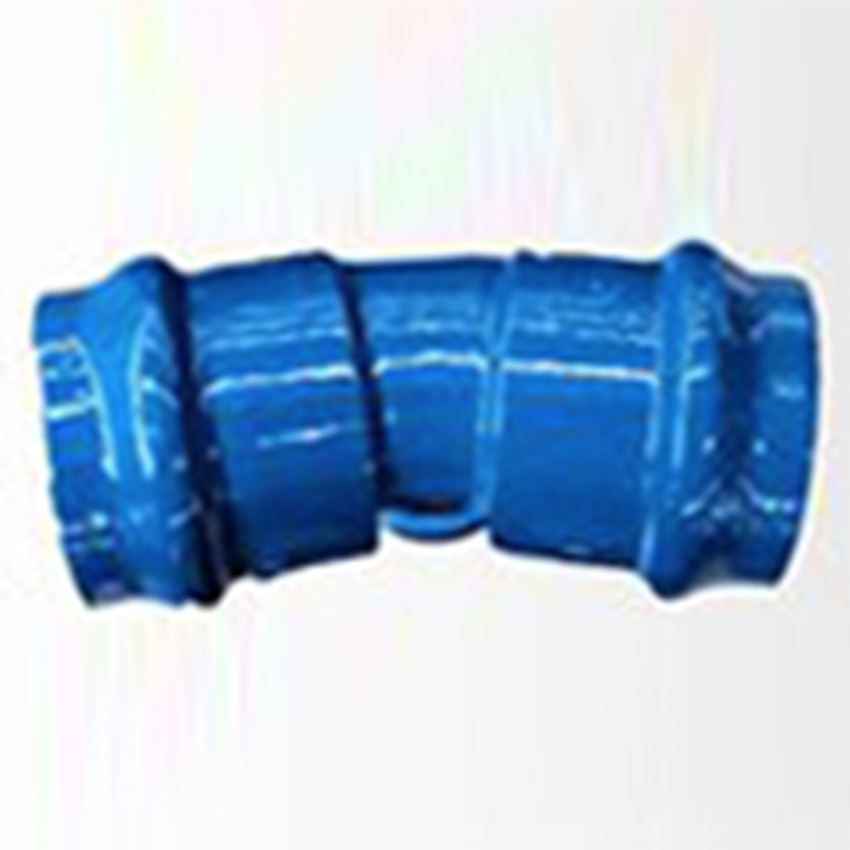

Esta curva de UPVC de 11,25° diseñada con precisión está diseñada para cambios direccionales suaves y de ángulo bajo en sistemas de tuberías, lo que garantiza una resistencia mínima al flujo y una acumulación de presión reducida. Con una conexión de doble enchufe y revestimiento FBE, ofrece una resistencia superior a la corrosión y un sellado hermético para una confiabilidad a largo plazo en aplicaciones de agua y aguas residuales.
| Cantidad: | |
|---|---|
Diseñado para una redirección precisa de fluidos en redes municipales e industriales, este codo de UPVC de 11,25 grados proporciona una transición segura y de baja fricción para diseños de tuberías complejos. Fabricado con tolerancias estrictas, ofrece confiabilidad estructural inmediata para sistemas de gestión de agua y descarga de efluentes a gran escala.
Material del núcleo: Cloruro de polivinilo no plastificado (UPVC) de grado industrial para una integridad estructural rígida
Protección de la superficie: Revestimiento de epoxi adherido por fusión (FBE) de doble cara para una resistencia avanzada a la abrasión
Ángulo de deflexión: curvatura de 11,25° calibrada con precisión para minimizar la resistencia al flujo
Cumplimiento: Fabricado en estricta conformidad con los estándares de ingeniería EN12842
Diseño de articulación: encaje doble a presión con entrada cónica para una inserción rápida y segura
La curva de doble encaje de 11,25 grados representa un componente vital para ejecutar cambios direccionales graduales y de bajo impacto en redes de transporte de fluidos críticos. Tras la inspección física, la construcción densa y de gran espesor de UPVC transmite confianza inmediata y ofrece una respuesta táctil sólida e inquebrantable que indica una capacidad de carga superior. Tanto las paredes exteriores como las interiores están tratadas con un acabado Fusion Bonded Epoxy (FBE) meticulosamente aplicado, presentando una superficie brillante y perfectamente lisa. Esta vía interna ultra resbaladiza cumple una función crítica: restringe severamente la fricción, silenciando el zumbido acústico del agua corriendo y evitando que se formen vórtices destructivos en el giro. Al guiar los suministros de agua municipales o efluentes industriales a través de un suave arco de 11,25 grados, el accesorio preserva la energía cinética del fluido y previene el desgaste mecánico severo asociado con los ángulos agudos de las tuberías. Para garantizar una confiabilidad absoluta, cada unidad se somete a rigurosas pruebas de presión hidrostática antes del envío. Respaldado por las certificaciones ISO 9001, 14001 y 45001, nuestro proceso de fabricación garantiza que cada curva llegue a su sitio libre de microfracturas, lo que garantiza un rendimiento sin defectos y cero fugas incluso bajo estrés operativo severo.
Los ingenieros y especialistas en adquisiciones necesitan datos exactos para garantizar una integración precisa en la infraestructura existente. Las siguientes tablas describen los parámetros técnicos definitivos y las especificaciones dimensionales para el codo de UPVC de 11,25 grados. Estas métricas confirman la compatibilidad del accesorio con los protocolos estándar EN12842, lo que garantiza una coincidencia exacta para redes de agua municipales, diseños de riego agrícola y líneas de descarga de efluentes industriales. Desde la base de cloruro de polivinilo no plastificado de alta resistencia hasta los diámetros exteriores exactos que van desde 50 mm hasta 630 mm, cada medición está estrictamente controlada. También nos adaptamos a planos de ingeniería especializados al ofrecer fabricación con diámetros no estándar y fabricación integral OEM/ODM para requisitos de proyectos de gran volumen.
| Nombre del producto | Curva de 11,25° de doble casquillo resistente a la corrosión para tubería de UPVC |
|---|---|
| Material | UPVC (cloruro de polivinilo no plastificado) de alta calidad |
| Ángulo | 11,25° |
| Método de conexión | Conexión de enchufe doble (con diseño de entrada cónica) |
| Tratamiento de superficie | Revestimiento interno y externo FBE (epoxi adherido por fusión) |
| Estándares de ejecución | EN12842 (Compatible con ISO 4422, BS EN 1401, etc.) |
| Temperatura de funcionamiento | 0°C a +60°C |
| Clasificación de presión | PN10/PN16/CL16 |
| Tamaños disponibles | 54 mm, 96 mm, 315 mm, 4 pulgadas y otros tamaños estándar/personalizados |
| Entorno de aplicación | Interior, exterior, entierro directo subterráneo |
| OD | L | Masa (kg) |
|---|---|---|
| 50 | 20 | 2.2 |
| 63 | 20 | 2.7 |
| 75 | 25 | 3.8 |
| 90 | 25 | 4.9 |
| 110 | 30 | 6.0 |
| 125 | 30 | 7.6 |
| 140 | 30 | 8.6 |
| 160 | 30 | 12.0 |
| 180 | 30 | 13.5 |
| 200 | 30 | 14.0 |
| 225 | 40 | 19.0 |
| 250 | 40 | 24.8 |
| 315 | 55 | 41.0 |
| 355 | 60 | 50.0 |
| 400 | 65 | 68.0 |
| 450 | 70 | 72.0 |
| 500 | 75 | 101.0 |
| 630 | 90 | 129.0 |
La integración de este codo de tubería especializado de 11,25 grados en su infraestructura resuelve directamente los desafíos de ingeniería persistentes, incluida la vulnerabilidad de las juntas, la restricción de flujo y el desgaste ambiental. La arquitectura inteligente de este accesorio está específicamente calibrada para elevar la resiliencia de sistemas de fluidos a gran escala bajo tensión mecánica continua. Al utilizar este componente, los gerentes de proyectos pueden asegurar una red altamente eficiente que exige un mantenimiento mínimo durante su ciclo de vida operativo.
Hidrodinámica optimizada: la curvatura matemáticamente precisa de 11,25 grados permite que grandes volúmenes de fluido naveguen por el cambio direccional sin generar fuerzas cinéticas destructivas, protegiendo activamente las válvulas aguas abajo y los equipos de medición sensibles contra picos de presión.
Despliegue acelerado de ajuste a presión: con un diseño de doble casquillo de inserción recta, este accesorio elimina la necesidad de soldaduras complejas por fusión en caliente o selladores líquidos suplementarios. Los técnicos de campo pueden lograr una alineación perfecta rápidamente, reduciendo drásticamente las horas de mano de obra en el sitio y acelerando los plazos generales de construcción.
Mecanismo de sellado físico avanzado: el encaje mecanizado con precisión crea un ajuste de interferencia de alta resistencia. Esta unión mecánica absorbe eficazmente las fluctuaciones de presión interna y se adapta a la expansión y contracción térmica, brindando un rendimiento a largo plazo a prueba de fugas.
Propiedades de amortiguación acústica: la densa estructura molecular del UPVC, combinada con el elegante revestimiento interno de epoxi, absorbe activamente la energía vibratoria. Esto da como resultado un entorno de transferencia de fluidos notablemente silencioso, ideal para instalaciones cerca de zonas residenciales o instalaciones comerciales sensibles al ruido.
La fortaleza fundamental de este accesorio radica en su composición premium de cloruro de polivinilo no plastificado (UPVC), fortalecida por un tratamiento superficial integral de epoxi adherido por fusión (FBE). Este mecanismo de defensa de doble capa está diseñado para resistir entornos externos agresivos y fluidos internos altamente reactivos. A diferencia de las alternativas metálicas tradicionales que sucumben al óxido y las incrustaciones, esta combinación avanzada de polímero y epoxi mantiene la integridad estructural y la suavidad interna durante décadas de exposición continua. Erradica por completo el riesgo de lixiviación de metales pesados, garantizando que el agua transportada permanezca incontaminada.
Resiliencia química agresiva: Completamente impermeable a las duras soluciones ácidas y alcalinas típicas de las aguas residuales industriales, lo que garantiza que las paredes estructurales internas permanezcan intactas y libres de degradación durante décadas de exposición continua.
Tolerancia ambiental extrema: Diseñado para superar las condiciones subterráneas desafiantes, el revestimiento exterior FBE de alta resistencia actúa como un escudo impenetrable contra minerales corrosivos del suelo, corrientes eléctricas parásitas y variaciones extremas de temperatura en escenarios de entierro directo.
Vida útil operativa extendida: al prevenir activamente la oxidación, el crecimiento biológico y la fatiga del material, este accesorio avanzado garantiza décadas de servicio confiable, salvaguardando de manera efectiva sus inversiones iniciales en infraestructura y eliminando ciclos de reemplazo prematuros.
La ejecución de desarrollos de infraestructura a gran escala requiere algo más que componentes superiores; exige una cadena de suministro altamente receptiva y confiable. Mantenemos un amplio inventario listo para enviar en nuestras instalaciones de almacenamiento con clima controlado, lo que garantiza que los pedidos al por mayor para proyectos municipales o industriales se cumplan sin demora. Cada curva de UPVC de 11,25 grados está asegurada en un embalaje industrial resistente diseñado para evitar daños por impacto, abrasión de la superficie o exposición a los rayos UV durante el tránsito prolongado. Nuestra red logística global está optimizada para entregar cantidades masivas directamente a su sitio de construcción, manteniendo un estricto cumplimiento de los cronogramas de su proyecto. Ya sea que necesite dimensiones estándar de nuestro catálogo existente o series de producción OEM especializadas, nuestras capacidades de fabricación y distribución están adaptadas para respaldar las iniciativas de transporte de fluidos más exigentes del mundo.
