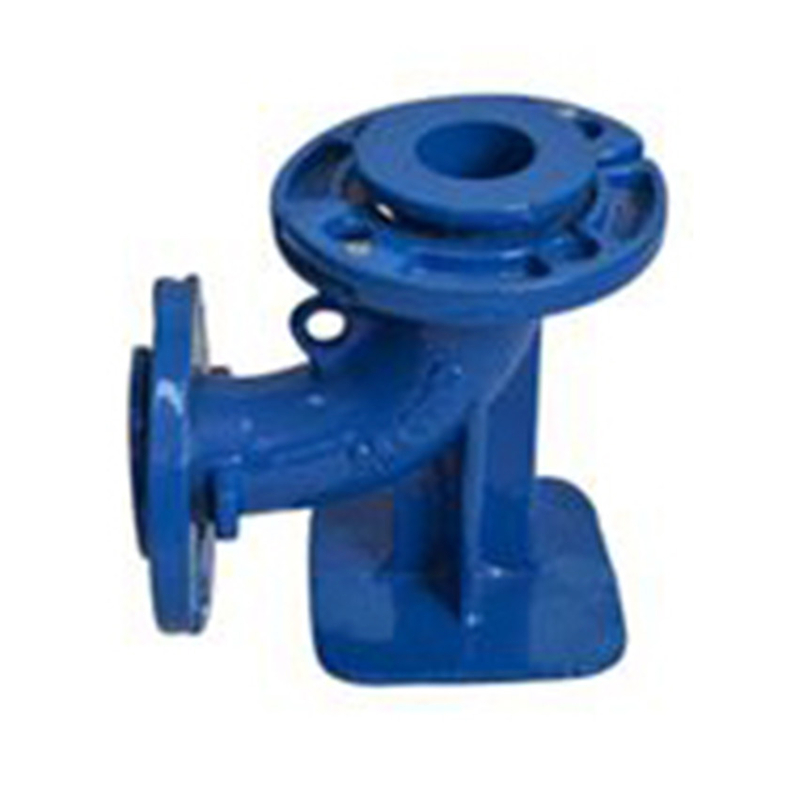

Curva de brida tipo pata de pato de 90° de flujo suave

Descripción general del producto

Como fabricante y proveedor líder de componentes avanzados de control de fluidos, ofrecemos el codo de brida con pie de pato de 90° Smooth-Flow para infraestructura a gran escala y adquisiciones mayoristas. Diseñado para optimizar las transiciones direccionales en redes exigentes, este accesorio ofrece confiabilidad y eficiencia operativa inigualables.

• Diseñado para una dinámica de fluidos óptima, minimizando significativamente la turbulencia interna y la pérdida de presión.
• Construido con hierro dúctil robusto para una mayor longevidad y resistencia al estrés mecánico.
• Cuenta con una configuración de doble brida suelta altamente adaptable para una alineación rápida y sin tensiones en zanjas estrechas.
• La base de pata de pato integrada proporciona un soporte fundamental inquebrantable para tuberías verticales pesadas.

Descripción del Producto

La curva de brida de pie de pato de 90° Smooth-Flow representa un pináculo en la ingeniería de tuberías moderna, meticulosamente diseñada para redirigir flujos de fluidos pesados ​​y al mismo tiempo mantener una estabilidad estructural absoluta. Al manipular el tacto pesado y frío del hierro dúctil recubierto de epoxi, la artesanía de primera calidad se hace evidente de inmediato. El acabado interno suave, similar al vidrio, Fusion Bonded Epoxy (FBE) elimina los fuertes sonidos de raspado del agua turbulenta, lo que garantiza que los fluidos se deslicen silenciosamente y sin esfuerzo a través del giro brusco de 90 grados. Este interior sin fricción no sólo preserva la pureza del agua sino que también reduce drásticamente la energía requerida por las estaciones de bombeo para impulsar volúmenes a través de la red.

Al integrar una base sólida de pie de pato de fondo plano, este accesorio proporciona una base inquebrantable que absorbe inmensas cargas verticales y elimina las peligrosas vibraciones de graves profundos que a menudo se sienten en las estaciones de bombeo de alta presión. Los operadores de tuberías notarán una reducción drástica en la fatiga del sistema, ya que la curvatura diseñada guía naturalmente el flujo, eliminando las caídas de presión localizadas y el desperdicio de energía resultante. Es una solución definitiva para los ingenieros que buscan erradicar la tensión en las juntas, evitar costosas fugas y garantizar un flujo ininterrumpido de alto volumen en redes críticas de transmisión de agua municipal, agrícola e industrial.

Especificaciones del producto

Características clave y aspectos destacados

Nuestro equipo de ingeniería se ha centrado en resolver los puntos débiles más comunes en la construcción de tuberías, lo que ha dado como resultado un accesorio que mejora drásticamente tanto la velocidad de instalación como la seguridad operativa a largo plazo. La integración inteligente de materiales avanzados y geometría inteligente distingue a esta curva.

• Base amortiguadora de vibraciones: El pie de pato integrado actúa como un anclaje de alta resistencia, absorbiendo impactos hidráulicos y vibraciones mecánicas antes de que puedan propagarse a través de la infraestructura de la tubería.
• Geometría interna sin fricción: La curva interna meticulosamente diseñada evita las corrientes parásitas, lo que garantiza que grandes volúmenes de agua o aguas residuales pasen sin obstrucciones ni causar erosión interna.
• Movilidad adaptable de las bridas: los anillos de bridas sueltos giran libremente alrededor del eje de la tubería, lo que permite al personal de instalación hacer coincidir los orificios de los pernos al instante sin aplicar torsión o tensión a las tuberías adyacentes.
• Protección de superficie impenetrable: El epoxi unido térmicamente crea un escudo sin costuras, aislando completamente el núcleo metálico de las sustancias químicas agresivas del suelo y los fluidos internos corrosivos.

Dimensiones integrales de ingeniería

Para comprender completamente las capacidades de este accesorio, es esencial explorar los principios de ingeniería multidimensionales que dictan su rendimiento excepcional en diversos entornos industriales y municipales.

Diseño y dinámica de fluidos

El perfil único de 'pata de pato' no es meramente estructural; Es una clase magistral en dinámica de fluidos. Proporciona un soporte de fondo sólido como una roca y al mismo tiempo suaviza el camino del fluido.

• Soporte de carga vertical: Ofrece un pedestal inflexible para columnas de tuberías verticales y equipos de estaciones de bombeo, evitando que se hunda hacia abajo.
• Aumento de la eficiencia: reduce drásticamente las turbulencias, las corrientes parásitas y la pérdida de presión durante la transición brusca de 90 grados, lo que reduce el consumo de energía del sistema.

Instalación y alineación

Utilizando un diseño de doble brida suelta altamente adaptable, los anillos de brida pueden girar de forma independiente, transformando la forma en que las cuadrillas abordan el trabajo en la zanja.

• Emparejamiento de pernos sin esfuerzo: Simplifica la alineación de los orificios de los pernos en el sitio de construcción, eliminando la necesidad de rotar todo el accesorio pesado.
• Eliminación de tensiones: Absorbe y acomoda desviaciones menores en el diseño de la tubería, evitando la inmensa tensión causada por el montaje forzado y reduciendo los riesgos de fugas.

Protección contra la corrosión y durabilidad

Tanto las superficies internas como externas están fortificadas con un recubrimiento premium Fusion Bonded Epoxy (FBE), aplicado mediante un proceso de fusión a alta temperatura.

• Cobertura uniforme: Garantiza una capa perfectamente uniforme e impenetrable incluso en los puntos ciegos más estrechos de la curva.
• Preparado para entornos hostiles: ofrece una excepcional resistencia química y al óxido, lo que garantiza una vida útil prolongada en entornos húmedos, subterráneos o altamente corrosivos.

Presión e integridad estructural

Diseñado específicamente para redes de alta presión y alto flujo, el cuerpo robusto funciona en conjunto con la base de soporte de pata de pato para manejar fuerzas extremas.

• Distribución uniforme de la carga: dispersa las presiones operativas de manera uniforme en toda la geometría del accesorio.
• Tolerancia a alta presión: Capaz de soportar presiones nominales de PN10 a PN40 sin deformación, incluso bajo la tensión severa de impactos repentinos de golpes de ariete.

Estándares y cumplimiento

Fabricada estrictamente de acuerdo con los estándares internacionales, esta curva garantiza una ingeniería precisa y una consistencia dimensional impecable.

• Puntos de referencia globales: Totalmente compatible con los estándares ISO2531, EN545 y AWWA.
• Interoperabilidad universal: la perforación de bridas estandarizada garantiza una compatibilidad perfecta con una variedad global de componentes de tuberías, válvulas y equipos de bombeo estándar.

Versatilidad de aplicaciones

Este accesorio es excepcionalmente versátil y sirve como unión crítica en una amplia gama de sistemas de transporte de fluidos.

• Municipal e industrial: ideal para redes de suministro de agua urbanas, instalaciones de tratamiento de aguas residuales y estaciones de bombeo industriales de servicio pesado.
• Uso agrícola: Proporciona un rendimiento confiable y de primer nivel para sistemas de riego agrícola a gran escala expuestos a los elementos.

Especificaciones y personalización

Reconocemos que no hay dos proyectos de infraestructura idénticos, por lo que ofrecemos opciones integrales de dimensionamiento y fabricación a medida.

• Gama de tamaños masivos: Disponible desde DN50 hasta diámetros masivos de DN2600 mm.
• Soluciones a medida: Soporte para materiales no estándar, perforación de bridas especializada y tratamientos anticorrosivos específicos como revestimiento de mortero de cemento o revestimiento de betún negro.

¿Por qué elegirnos?

Seleccionar los componentes de infraestructura adecuados es una decisión crítica que impacta la seguridad y eficiencia de comunidades enteras. Nuestros procesos de fabricación están impulsados ​​por un compromiso inquebrantable con la excelencia en ingeniería y la integridad de los materiales.

• Tecnología de fundición de precisión: utilizamos métodos de fundición avanzados para garantizar que cada accesorio esté libre de huecos microscópicos o debilidades estructurales, garantizando densidad y resistencia absolutas.
• Rigurosa garantía de calidad: cada unidad se somete a rigurosas pruebas de presión hidrostática y verificación del espesor del recubrimiento antes de salir de las instalaciones, lo que garantiza una entrega sin defectos.
• Confiabilidad de la cadena de suministro: con líneas de producción optimizadas y logística optimizada, garantizamos la entrega a tiempo para proyectos de infraestructura masivos, manteniendo sus cronogramas de construcción estrictamente al día.
• Soporte de ingeniería experto: nuestro equipo técnico brinda orientación integral, desde la selección de las clasificaciones de presión correctas hasta el asesoramiento sobre técnicas de instalación óptimas para diseños complejos.

Preguntas frecuentes (FAQ)

A continuación se encuentran respuestas técnicas detalladas a las consultas más comunes que recibimos de ingenieros de tuberías, gerentes de proyectos y especialistas en adquisiciones con respecto a este accesorio específico.

¿Cómo mejora la base de pata de pato la estabilidad de las instalaciones de tuberías verticales?

La superficie plana y ampliada de la base con patas de pato actúa como pedestal de carga. Cuando se instala en la base de un tramo de tubería vertical, transfiere el inmenso peso hidráulico y gravitacional hacia abajo directamente al bloque o piso de empuje de concreto. Esto evita que la tubería se hunda, elimina la tensión cortante en las bridas horizontales adyacentes y amortigua las vibraciones mecánicas generadas por las bombas cercanas.

¿Cuáles son las principales ventajas del diseño de doble brida suelta durante la alineación en campo?

Las bridas fijas tradicionales requieren que se gire todo el accesorio de tubería pesada para alinear perfectamente los orificios de los pernos, lo cual es extremadamente difícil y peligroso en zanjas embarradas o espacios reducidos. El diseño de doble brida suelta presenta anillos de respaldo que giran libremente alrededor del trozo de tubería. Los instaladores pueden simplemente levantar el accesorio hasta colocarlo en su lugar y girar sin esfuerzo los anillos livianos para que coincidan con el tubo correspondiente, lo que ahorra horas de trabajo y evita el estrés de la alineación forzada.

¿Puede el recubrimiento Fusion Bonded Epoxy (FBE) soportar entornos de aguas residuales altamente corrosivos?

Absolutamente. El recubrimiento FBE es un polímero termoestable que se une químicamente con el hierro dúctil a nivel molecular. Crea una barrera suave y no porosa que es altamente resistente al sulfuro de hidrógeno, las condiciones ácidas del suelo y los sólidos suspendidos abrasivos que normalmente se encuentran en las aguas residuales sin tratar y en las aguas residuales industriales. Esto evita la tuberculación interna y la oxidación externa, alargando la vida útil del activo.

¿Es este codo compatible con las infraestructuras de tuberías estándar existentes?

Sí. El accesorio se fabrica meticulosamente para cumplir con los estándares universales, incluidos ISO2531, EN545, EN598 y AWWA C110/C153. La perforación de la brida se puede personalizar para que coincida con las especificaciones ISO 7005-2 o EN1092-2. Esto garantiza que se atornillará perfectamente a válvulas, tuberías y bombas existentes, independientemente del fabricante original, lo que lo hace ideal tanto para construcciones nuevas como para actualizaciones de sistemas heredados.

¿Cómo afecta la geometría interna a la caída de presión general en el giro de 90 grados?

Los codos afilados estándar crean turbulencias severas, lo que hace que el fluido choque contra la pared exterior y forme corrientes parásitas que inducen arrastre en el radio interior. El diseño Smooth-Flow utiliza un radio de barrido calculado con precisión que guía suavemente el fluido a través del cambio de dirección. Esto mantiene el flujo laminar, reduciendo significativamente el coeficiente de fricción y minimizando la pérdida de carga de presión, lo que en última instancia reduce la energía requerida por la estación de bombeo.
