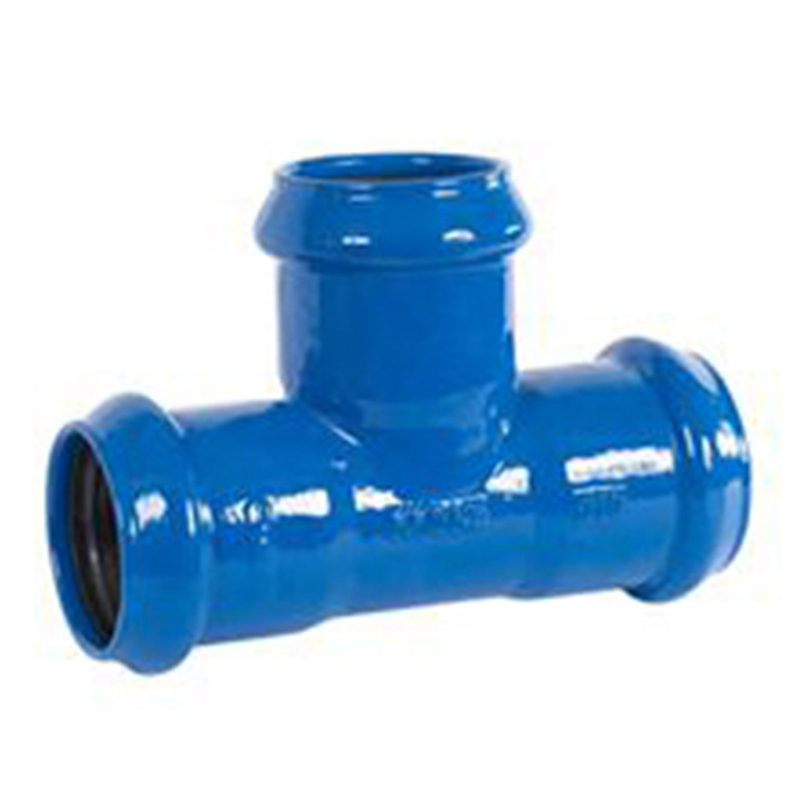

EN12842 Camiseta para tubería de UPVC con todos los enchufes

Descripción general del producto

• Como fabricante líder y proveedor global dedicado, diseñamos la T para tubería de UPVC con todos los enchufes EN12842 para que sirva como la solución de unión definitiva para redes de distribución de fluidos de alta demanda.
• Elaborado con resina UPVC de primera calidad y fortificado con un revestimiento de epoxi adherido por fusión (FBE), este accesorio garantiza una resistencia incomparable a la degradación química y el desgaste ambiental.
• La arquitectura de precisión de todos los zócalos elimina la necesidad de herramientas complejas, lo que garantiza una integración rápida y a prueba de fugas en tuberías de UPVC estándar.
• Cumple totalmente con los rigurosos estándares internacionales EN12842 y ofrece una estabilidad operativa sin concesiones para aplicaciones industriales, de aguas residuales y de agua municipal.

Descripción del Producto

La camiseta para tubería de UPVC de todos los enchufes EN12842 representa el pináculo de la ingeniería moderna de gestión de fluidos, diseñada específicamente para abordar las rigurosas demandas de la infraestructura a gran escala. Al manipular este accesorio, uno nota inmediatamente el acabado suave e impecable del recubrimiento Fusion Bonded Epoxy (FBE), un testimonio táctil de su sólida defensa contra elementos ambientales hostiles y ataques químicos subterráneos. La densa estructura de resina UPVC de primera calidad se siente excepcionalmente rígida pero notablemente liviana, logrando el equilibrio perfecto entre integridad estructural y conveniencia de manejo en el campo. Visualmente, el diseño simétrico de todos los zócalos muestra contornos internos moldeados con precisión, completamente libres de costuras abrasivas o defectos de fundición que normalmente inducen turbulencias de fluidos en componentes menores.

A medida que el fluido atraviesa la unión, la geometría interna funciona silenciosamente para mantener el flujo laminar, eliminando virtualmente la firma acústica de las caídas de presión y las vibraciones mecánicas. Cada curva y profundidad del casquillo está meticulosamente calibrada para sujetar los tubos de conexión con absoluta uniformidad. Una vez integrada en una tubería, la T se convierte en una extensión permanente e indistinguible de la propia red. Este no es simplemente un punto de conexión; es una salvaguardia vital y a prueba de fallas diseñada para garantizar una distribución continua y no contaminada de recursos durante décadas de servicio ininterrumpido.

Especificaciones del producto

Parámetros técnicos generales
Nombre del producto	EN12842 Camiseta para tubería de UPVC con todos los enchufes
Material primario	Resina UPVC premium/hierro dúctil (cumple con EN1563)
Tratamiento superficial	Revestimiento interno y externo de epoxi adherido por fusión (FBE)
Tipo de conexión	Estructura totalmente zócalo (diseño simétrico de precisión)
Estándares de ejecución	EN12842 y estándares de ingeniería internacionales estrictamente relacionados
Material del anillo de sellado	EPDM / NBR (Totalmente compatible con las normas EN681-2)
Material de sujeción	Acero inoxidable (SS) / Acero al carbono Dacromet / Acero al carbono galvanizado
Tubería aplicable	Tuberías de UPVC de dimensiones estándar
Medios aplicables	Agua potable, aguas residuales, aguas residuales, aguas pluviales, fluidos ligeramente corrosivos
Características principales	Resistente a los rayos UV, alta tolerancia al impacto, resistente a la corrosión química, antiincrustaciones minerales
Presión de trabajo	Diseñado para cumplir con las presiones operativas estándar para redes residenciales, comerciales e industriales ligeras.

Especificaciones dimensionales (Unidad: mm)
OD	od	L	H	Masa (kg)
50	50	60	30	3.5
63	50	65	30	4.3
	63	70	30	4.5
75	50	65	45	5.4
	63	70	45	6.0
	75	85	45	6.5
90	50	75	50	6.5
	63	80	50	6.8
	75	90	50	7.6
	90	105	50	10.3
110	50	65	60	8.0
	63	75	60	8.6
	75	90	60	10.5
	90	105	60	10.8
	110	125	60	13.0
125	50	65	70	9.7
	63	75	70	10.0
	75	90	70	11.8
	90	105	70	13.0
	125	150	70	15.1
140	50	65	75	10.5
	63	75	75	12.0
	75	90	75	12.5
	90	105	75	14.0
	125	150	75	16.0
160	40	55	85	11.9
	50	65	85	12.5
	63	75	85	13.0
	75	90	85	14.8
	90	105	85	16.5
	110	125	85	19.0
	125	125	85	19.5
	160	175	85	21.1
200	50	70	105	16.2
	75	120	105	19.4
	110	160	105	22.1
	125	160	105	22.7
	160	210	105	24.8
	200	240	105	27.0
225	50	70	120	20.5
	63	110	120	21.6
	75	120	120	22.1
	90	140	120	23.8
	110	160	120	25.9
	125	170	120	27.0
	160	210	120	28.6
	200	240	120	32.4
	225	260	120	34.6
250	50	70	130	30.2
	63	110	130	30.5
	75	130	130	30.8
	90	155	130	33.0
	110	175	130	33.5
	125	180	130	35.6
	140	200	130	36.0
	160	225	130	39.0
	200	250	130	41.6
	225	270	130	43.7
	250	300	130	55.5
280	63	80	145	37.0
	90	155	145	38.0
	110	175	145	39.0
	160	225	145	43.2
	180	230	145	45.4
	225	250	145	53.0
	280	325	145	62.0
	315	375	145	81.0

Características clave y aspectos destacados

La integración de este conector en T en sus proyectos de infraestructura se traduce directamente en una mayor estabilidad operativa y una reducción significativa de los gastos generales. La meticulosa ingeniería detrás de cada unidad garantiza que los gerentes de proyectos y los ingenieros de campo puedan confiar en un rendimiento consistente y a prueba de fallas bajo diferentes tensiones ambientales.

• Eliminación de cuellos de botella en el flujo: Las zonas de transición interna suave evitan la acumulación de partículas, mantienen caudales óptimos y reducen la energía requerida para que las estaciones de bombeo empujen fluidos a través de la red.
• Tolerancia a la fluctuación térmica: Diseñado para absorber las microexpansiones y contracciones de las tuberías de conexión, evitando fracturas por tensión y fatiga de las juntas durante cambios extremos de temperatura estacional.
• Cronogramas de proyecto acelerados: la geometría intuitiva del casquillo permite a los equipos de campo lograr una alineación perfecta al instante, reduciendo drásticamente las horas de trabajo requeridas por unión sin sacrificar la integridad del sello.
• Garantía de cero fugas: al maximizar el área de contacto de la superficie en la junta, el accesorio crea un sello impenetrable que protege el suelo, las estructuras y la infraestructura circundantes contra daños por agua o contaminación química.

Material y durabilidad

La base de cualquier red de tuberías duradera reside en la calidad inflexible de los materiales que la componen. Este conector en T está forjado con resina UPVC de primera calidad, complementada con configuraciones de hierro dúctil que cumplen con los exigentes estándares EN1563, lo que proporciona una carcasa blindada contra impactos mecánicos y presiones subterráneas.

• Blindaje FBE avanzado: Tanto las superficies interiores como exteriores están fortificadas con un revestimiento epoxi adherido por fusión. Esto crea una barrera impermeable que neutraliza completamente la amenaza de oxidación, ataques químicos de suelos agresivos e incrustaciones minerales internas.
• Inmunidad a los rayos UV y a la intemperie: para instalaciones sobre el suelo, la matriz del material repele activamente la radiación ultravioleta, evitando la fragilidad y la decoloración que normalmente afectan a los plásticos estándar con el tiempo.
• Ciclo de vida extendido de los activos: al resistir la naturaleza corrosiva de las aguas residuales sin tratar y del agua potable tratada químicamente, este accesorio extiende significativamente la vida útil sin mantenimiento de toda la red de distribución, maximizando el retorno de su inversión en infraestructura.

Diseño estructural y sellado

Una tubería es tan segura como su unión más débil, razón por la cual este accesorio emplea una arquitectura simétrica de conector completo de alta ingeniería. Esta filosofía de diseño prioriza una unión impecable y sin espacios entre la T y los extremos de la tubería contigua, creando un conducto de fluido continuo que se comporta como una entidad única e ininterrumpida.

• Moldeo por inyección de precisión: los casquillos están fabricados con tolerancias microscópicas, lo que garantiza que los tubos de conexión se deslicen con una resistencia uniforme, eliminando los espacios asimétricos que a menudo provocan tensiones de presión localizadas.
• Excelencia en sellado elastomérico: utilizando anillos de caucho EPDM o NBR de primera calidad que cumplen estrictamente con los requisitos de EN681-2, el mecanismo de sellado se adapta dinámicamente a la presión del fluido. A medida que aumenta la presión interna, el sello se comprime más contra la pared de la tubería, utilizando efectivamente la propia fuerza del sistema para reforzar la barrera.
• Mitigación de turbulencias: los ángulos de ramificación internos están optimizados hidrodinámicamente para dividir o fusionar corrientes de fluido con una interrupción mínima. Esto reduce la vibración mecánica y el ruido acústico asociados con el flujo turbulento, protegiendo la integridad estructural de las válvulas y medidores adyacentes.

Estándares y cumplimiento

En desarrollos municipales y comerciales de gran escala, el cumplimiento normativo no es opcional; es la métrica definitiva de seguridad y confiabilidad. Cada unidad de este conector en T se fabrica bajo un riguroso marco de garantía de calidad que se alinea con las directivas de ingeniería globales más exigentes.

• Certificación EN12842: Cumple totalmente con la norma europea para adaptadores de tuberías de PVC, lo que garantiza una coincidencia dimensional exacta y compatibilidad mecánica con redes de tuberías estandarizadas en jurisdicciones internacionales.
• Estrictas pruebas de fábrica: antes de su instalación, cada accesorio se somete a rigurosas pruebas de presión hidrostática y a una espectroscopia integral de materiales. Esto garantiza que la unidad física entregada en el sitio funcione exactamente como lo prometen los esquemas de ingeniería.
• Seguridad del agua potable: Los revestimientos internos y los elastómeros de sellado están certificados como no tóxicos y estrictamente probados contra la lixiviación. Esto proporciona absoluta seguridad a las autoridades sanitarias y a los planificadores municipales de que el suministro de agua potable permanece impecable y no contaminado desde la fuente hasta el grifo.

Costos de instalación y mantenimiento

Las decisiones de adquisición están fuertemente influenciadas por el costo total de propiedad, donde la mano de obra de campo y el mantenimiento a largo plazo a menudo eclipsan el precio de compra inicial. Este conector en T está diseñado específicamente para reducir agresivamente estos costos secundarios, ofreciendo una solución altamente económica para implementaciones expansivas de infraestructura.

• Manejo de peso pluma: en comparación con las alternativas tradicionales totalmente metálicas, la construcción optimizada de UPVC y hierro dúctil recubierto reduce drásticamente el peso del accesorio. Esto permite que equipos de campo más pequeños posicionen e instalen las uniones sin la necesidad de maquinaria de elevación pesada.
• Ensamblaje sin herramientas: La naturaleza de ajuste a presión del diseño de casquillo elimina la necesidad de equipos complejos de soldadura, roscado o unión especializada. Los equipos pueden lograr conexiones seguras y permanentes en una fracción del tiempo, manteniendo firmes los cronogramas de proyecto ajustados.
• Operación sin mantenimiento: una vez enterrado o instalado, la resistencia inherente a la corrosión y las propiedades de sellado dinámico significan que el accesorio prácticamente no requiere mantenimiento de rutina. Esto reduce drásticamente la necesidad de excavaciones disruptivas o paradas del sistema, preservando los presupuestos operativos durante décadas.

Aplicaciones y compatibilidad

La versatilidad es un sello distintivo de la ingeniería superior. La camiseta para tubería de UPVC de todos los zócalos EN12842 está diseñada para ser la solución de derivación universal en un espectro diverso de disciplinas de gestión de fluidos, adaptándose perfectamente a las demandas específicas de cada sector.

• Distribución municipal de agua: actúa como columna vertebral confiable para bifurcar las principales líneas de suministro hacia vecindarios residenciales y distritos comerciales, manteniendo una presión volumétrica constante en múltiples puntos de entrega.
• Gestión de aguas residuales y alcantarillado: La robusta resistencia química lo convierte en un conducto ideal para conducir aguas residuales sin tratar agresivas y efluentes industriales de forma segura a las instalaciones de tratamiento sin riesgo de contaminación del suelo.
• Redes de riego agrícola: Perfectamente adecuadas para dividir fuentes de agua de gran volumen en rejillas de riego precisas y específicas, asegurando un suministro óptimo de hidratación en vastas extensiones agrícolas.
• Sistemas de extinción de incendios: Construidos para resistir los aumentos repentinos y extremos de presión característicos de las redes de extinción de incendios de emergencia, garantizando un flujo de agua sin obstrucciones y a alta velocidad cuando los segundos más importan.

¿Por qué elegirnos?

Asociarse con un fabricante dedicado y un proveedor confiable significa asegurar una ventaja estratégica en su cadena de suministro. Entendemos que nuestros componentes son los vínculos críticos en sus proyectos de infraestructura de alto riesgo y estructuramos nuestras operaciones para respaldar su éxito en todos los niveles.

• Control de calidad inquebrantable: nuestras instalaciones de producción utilizan tecnologías de inspección automatizadas de última generación, lo que garantiza que cada accesorio cumpla con nuestra política de tolerancia cero defectos antes de que se autorice su envío.
• Capacidad de producción escalable: ya sea que necesite cumplimiento localizado para un sitio específico o una implementación internacional masiva, nuestras ágiles líneas de fabricación están equipadas para entregar pedidos de gran volumen estrictamente a tiempo.
• Soporte de ingeniería técnica: proporcionamos hojas de datos completas, orientación de instalación y consultas técnicas dedicadas para garantizar que nuestros productos se integren perfectamente en sus planos arquitectónicos específicos.
• Experiencia en logística global: navegar en envíos y aduanas internacionales es nuestro fuerte. Garantizamos un embalaje seguro y optimizado y un enrutamiento optimizado para que sus materiales lleguen intactos y listos para su implementación inmediata.

Preguntas frecuentes (FAQ)

¿Cómo mejora el recubrimiento Fusion Bonded Epoxy (FBE) la vida útil operativa del conector en T?

El recubrimiento FBE se aplica electrostáticamente y se cura a altas temperaturas, creando un enlace polimérico reticulado con el sustrato. Esto da como resultado una superficie excepcionalmente dura y libre de poros que actúa como una barrera absoluta contra la humedad, el oxígeno y los productos químicos del suelo, previniendo eficazmente la oxidación y la degradación incluso en ambientes altamente salinos o ácidos.

¿Los anillos de sellado de EPDM y NBR son intercambiables para diferentes medios fluidos?

Si bien ambos proporcionan un sellado excepcional según los estándares EN681-2, se adaptan a diferentes entornos. El EPDM es altamente recomendado para agua potable, aguas residuales y aplicaciones en exteriores debido a su resistencia superior al ozono, los rayos UV y las cloraminas. El NBR, por el contrario, está formulado específicamente para resistir la degradación de aceites, hidrocarburos y ciertos productos químicos industriales, lo que lo hace ideal para sistemas especializados de drenaje o efluentes industriales.

¿El diseño de todos los zócalos se adapta a desalineaciones menores durante la instalación de zanjas?

Sí, la profundidad del casquillo diseñada con precisión y la compresión dinámica de los sellos elastoméricos permiten una ligera desviación angular (normalmente hasta 3 grados, según el diámetro de la tubería). Esta flexibilidad es crucial para adaptarse a movimientos menores del terreno, irregularidades de la zanja o expansión térmica sin comprometer la integridad a prueba de fugas de la junta.

¿Cuál es el procedimiento recomendado para integrar esta camiseta en una red UPVC heredada existente?

La integración es muy ágil. Asegúrese de que los extremos de las tuberías existentes estén cortados en escuadra, achaflanados y limpios a fondo de residuos y lubricantes viejos. Aplique un lubricante para tuberías compatible y certificado al extremo biselado y al anillo de sellado interno de la T, luego empuje la tubería dentro del casquillo hasta que alcance la marca de profundidad de inserción diseñada. No se requiere soldadura térmica especializada ni cemento solvente para esta unión mecánica específica.

¿Puede este accesorio soportar los transitorios de presión (golpe de ariete) típicos de las estaciones de bombeo municipales?

Absolutamente. La geometría estructural de la T, combinada con las propiedades de absorción de energía de la resina UPVC de primera calidad y los sellos de caucho dinámicos, proporciona una resistencia significativa contra los golpes hidráulicos. Está diseñado para funcionar de forma segura dentro de los niveles de presión estándar para redes municipales, absorbiendo y disipando la energía cinética de los golpes de ariete sin fracturarse ni desalojarse.

¿Qué documentación se proporciona para verificar el cumplimiento de EN12842 y las normas de seguridad del agua potable?

Cada envío va acompañado de informes de pruebas de materiales (MTR) completos y certificados de conformidad. Estos documentos detallan la composición química de los materiales, los resultados de las pruebas de presión hidrostática de fábrica y las certificaciones de laboratorios de terceros que verifican la no toxicidad y las propiedades antilixiviación de los revestimientos y sellos internos, asegurando el cumplimiento normativo total para su proyecto.
