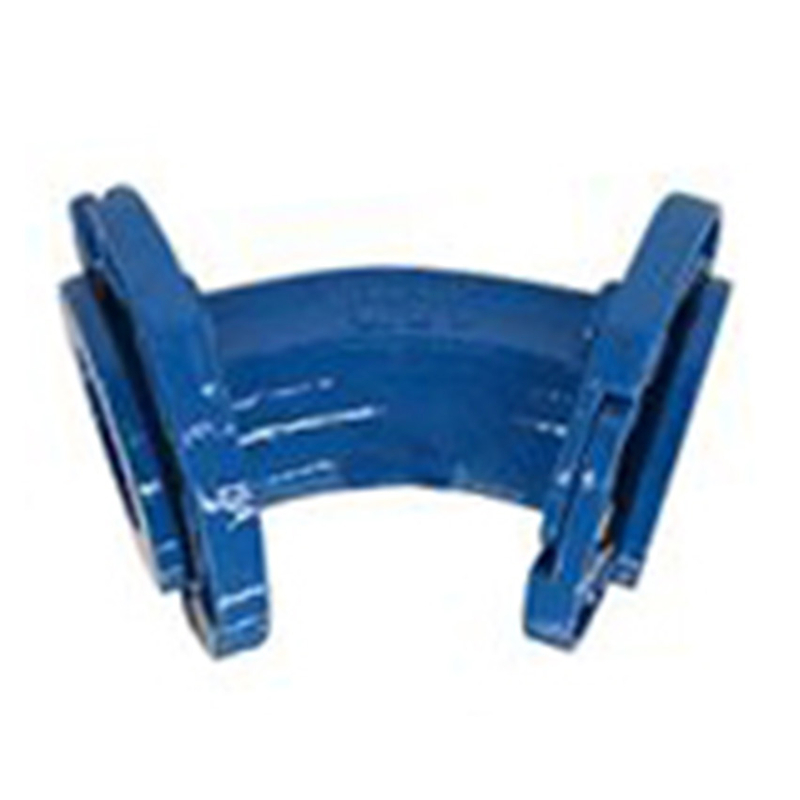

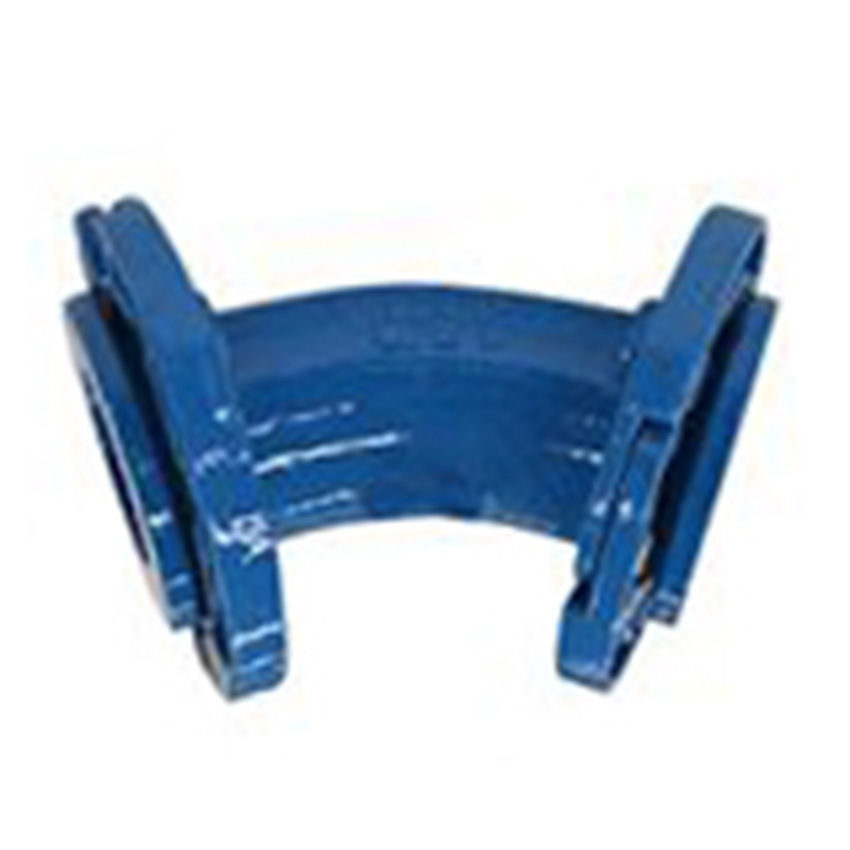

El codo doble suelto PN10 PN16 de 11,25° es un accesorio de tubería de hierro dúctil especializado diseñado para sistemas que requieren cambios direccionales suaves y un ensamblaje flexible y de fácil mantenimiento. Su diseño de doble brida suelta permite una alineación precisa y un fácil desmontaje, mientras que el ángulo de 11,25° minimiza la pérdida de presión para un flujo de fluido eficiente en aplicaciones de tratamiento y suministro de agua.
| Cantidad: | |
|---|---|
Diseñado para una redirección de fluidos exigente, el codo doble suelto de 11,25° PN10 PN16 sirve como un componente fundamental para arquitecturas de tuberías complejas. Al reemplazar los engorrosos accesorios metálicos tradicionales con un núcleo de UPVC de alta resistencia, este componente ofrece una resistencia mecánica excepcional al tiempo que reduce drásticamente el peso físico. Cada unidad se somete a una rigurosa prueba 100% hidrostática y calibración dimensional antes de su envío, lo que garantiza una estabilidad estructural absoluta bajo cargas operativas extremas. La integración de un innovador mecanismo de brida giratoria aborda directamente los desafíos logísticos de las instalaciones en zanjas profundas, asegurando una alineación rápida y precisa.
La curva doble suelta de 11,25° PN10 PN16 transforma fundamentalmente la forma en que los equipos de adquisiciones e ingeniería abordan cambios direccionales sutiles en redes de transmisión de fluidos críticos. Pasando una mano por el exterior, el revestimiento Fusion Bonded Epoxy (FBE) presenta un acabado táctil impecablemente suave, similar al vidrio. Esto no es simplemente un toque estético; La capa densa y no porosa de epoxi actúa como un escudo impenetrable contra los medios abrasivos, la química agresiva del suelo y la humedad, lo que hace que el accesorio sea excepcionalmente adecuado para el entierro subterráneo directo sin necesidad de una envoltura protectora secundaria. Diseñada específicamente para redes de tuberías complejas que exigen cambios direccionales sutiles, la curvatura precisa de 11,25 grados garantiza que se mantenga el impulso del fluido y minimiza la turbulencia disruptiva y las caídas de presión interna.
En el centro de su valor operativo se encuentra la arquitectura de doble brida suelta. En entornos subterráneos donde el espacio está muy restringido, maniobrar segmentos de tubería rígidos con bridas fijas para alinear los orificios de los pernos es una tarea notoriamente agotadora. Esta adaptación elimina esa tensión física. Las bridas que giran de forma independiente permiten al personal de campo girar los puntos de conexión libremente, asegurando una combinación perfecta en segundos en lugar de horas. Esta ventaja mecánica se traduce directamente en cronogramas de proyecto acelerados, gastos de mano de obra minimizados y fatiga física reducida para el personal en el sitio. Al mantener el impulso cinético del fluido a través de su curvatura precisa de 11,25 grados, la curva evita turbulencias disruptivas, lo que garantiza que los proyectos de infraestructura a gran escala operen con la máxima eficiencia hidráulica y confiabilidad sin fugas.
El estricto cumplimiento de las tolerancias dimensionales y los puntos de referencia de materiales garantiza que este accesorio se integre perfectamente en su infraestructura de tuberías establecida. Las siguientes tablas describen los parámetros técnicos completos, las composiciones de materiales y los datos dimensionales exactos de la curvatura de 11,25° con doble brida suelta, lo que confirma su preparación para una implementación exigente.
| Especificación | de parámetros |
|---|---|
| Nombre del producto | Doble brida suelta con curvatura de 11,25° |
| Ángulo de curvatura | 11,25° |
| Tipo de conexión | Brida suelta doble |
| Clasificación de presión | PN10/PN16 |
| Estándar de ejecución | ISO2531/EN545 |
| Material del cuerpo | PVC de alta calidad |
| Recubrimiento interno | FBE (epoxi adherido por fusión) |
| Revestimiento externo | FBE (epoxi adherido por fusión) |
| Temperatura del fluido aplicable | 0°C - 50°C |
| Material de la junta de sellado | EPDM/NBR |
| Inspección de calidad | Prueba hidrostática 100% |
| Campos de aplicación | Suministro de agua industrial, instalaciones de tratamiento de aguas residuales, infraestructura contra incendios, proyectos de riego municipal |
| DN | L (Unidad: mm) | Masa (kg) | |
|---|---|---|---|
| PN10 | PN16 | ||
| 40 | 99 | 4.5 | 4.5 |
| 50 | 109 | 5 | 5 |
| 60 | 119 | 6 | 6 |
| 65 | 124 | 6.5 | 6.5 |
| 80 | 113 | 9 | 9 |
| 100 | 115 | 10 | 10 |
| 125 | 111 | 13 | 13 |
| 150 | 113 | 16.5 | 16.5 |
| 200 | 132 | 29 | 29 |
| 250 | 165 | 58 | 56 |
| 300 | 175 | 79 | 79 |
| 350 | 191 | 85 | 91 |
| 400 | 205 | 108 | 117 |
| 450 | 349 | 132 | 150 |
| 500 | 375 | 162 | 192 |
| 600 | 426 | 239 | 290 |
| 700 | 478 | 338 | 362 |
| 800 | 529 | 451 | 482 |
| 900 | 581 | 578 | 619 |
| 1000 | 632 | 746 | 819 |
Diseñado desde cero para eliminar cuellos de botella persistentes en la construcción de tuberías y el mantenimiento de rutina, este codo especializado ofrece mejoras mensurables en la velocidad de ejecución del proyecto, la gestión de recursos y la durabilidad general de la red.
La característica definitoria del diseño de doble brida suelta es su capacidad de girar independientemente del cuerpo principal de la tubería. Esto elimina el arduo requisito de torcer manualmente secciones de tubería pesadas y difíciles de manejar para lograr la alineación de los orificios para pernos, lo que cambia fundamentalmente la dinámica del trabajo de zanjas.
Al utilizar un núcleo interno de UPVC de primera calidad, este accesorio logra un equilibrio óptimo entre una resistencia mecánica excepcional y una reducción de peso crucial. Sirve como una alternativa moderna y altamente eficaz a sus homólogos metálicos pesados tradicionales, y ofrece un manejo superior sin sacrificar la resistencia a la presión.
La geometría interna presenta una curvatura de 11,25 grados calibrada con precisión, diseñada específicamente para guiar agua y fluidos industriales con el mínimo absoluto de resistencia a la fricción. Esta suave transición direccional es vital para preservar la energía cinética a través de extensas distancias de transmisión.
La base de la longevidad de este accesorio radica en su avanzada composición de materiales, que combina un núcleo de UPVC de alto rendimiento con recubrimientos integrales internos y externos de Fusion Bonded Epoxy (FBE). Esta combinación sinérgica ofrece una defensa incomparable contra la erosión hídrica continua, la corrosión química agresiva y el desgaste mecánico abrasivo. El proceso de aplicación de FBE crea una barrera impecable y no porosa que sella completamente el material subyacente de la humedad destructiva del suelo y los contaminantes subterráneos. Debido a este acabado impenetrable, el accesorio se adapta perfectamente para el enterramiento subterráneo directo, eliminando la necesidad de fundas protectoras adicionales o sistemas de protección catódica. En última instancia, este perfil de material resistente extiende significativamente el ciclo de vida operativo de toda la red de tuberías, garantizando décadas de servicio confiable.
Diseñada específicamente para abordar los obstáculos logísticos de los entornos de mantenimiento de alta frecuencia, la arquitectura de doble brida suelta introduce una flexibilidad sin precedentes en la construcción de tuberías. Los equipos de instalación pueden lograr sin esfuerzo una alineación precisa de los orificios de los pernos, incluso cuando se desplazan por diseños de zanjas estrechos, irregulares o complejos donde maniobrar con tuberías rígidas es casi imposible. Más allá de la configuración inicial, este diseño inteligente rinde frutos durante la vida operativa del sistema. Permite el desmantelamiento rápido y específico de secciones específicas de la tubería sin necesidad de cortar o alterar permanentemente el conducto principal. Esta capacidad reduce drásticamente el tiempo de inactividad del sistema y recorta los costos de mano de obra durante los ciclos de limpieza esenciales, las reparaciones programadas o las actualizaciones de capacidad, lo que garantiza que la red permanezca operativa con una interrupción mínima.
La curva de ángulo bajo de 11,25° meticulosamente mecanizada está diseñada específicamente para sistemas de fluidos que requieren cambios direccionales graduales y controlados en lugar de giros bruscos. Esta geometría interna de alta precisión desempeña un papel fundamental a la hora de mitigar la resistencia al agua y amortiguar la turbulencia caótica a medida que el medio pasa a través de la junta. Al suavizar la ruta del flujo, el accesorio minimiza activamente la pérdida de presión interna (pérdida de carga) en toda la red. Esta reducción de la fricción hidráulica no solo evita la formación de burbujas de cavitación dañinas, sino que también se traduce directamente en menores demandas de energía en las bombas del sistema. En consecuencia, garantiza el funcionamiento altamente eficiente, estable y rentable de los sistemas de transmisión de fluidos a larga distancia durante toda su vida útil.
Lograr un entorno seguro y a prueba de fugas es primordial en las redes de fluidos presurizados. Cuando los pernos de las bridas se aprietan adecuadamente, las bridas sueltas distribuyen las fuerzas de compresión de manera uniforme a través de las juntas de sellado de EPDM o NBR de grado industrial. Esta distribución uniforme evita que la junta se pellizque o se distorsione, forjando una junta impenetrable que puede soportar fuerzas internas severas. Este componente, que cumple estrictamente con las clasificaciones de presión media a alta PN10 y PN16, se prueba rigurosamente para garantizar una seguridad absoluta y un rendimiento 100% sin fugas. Ya sea que se implemente en instalaciones de tratamiento de agua industrial fluctuantes o en redes exigentes de extinción de incendios de emergencia donde los picos de presión son comunes, este accesorio mantiene su integridad estructural y de sellado sin compromiso.
Para garantizar una aplicación universal y una integración perfecta, este producto se fabrica en estricta conformidad con los puntos de referencia ISO2531 y EN545, mundialmente reconocidos, para accesorios conectados con bridas. Este riguroso cumplimiento de los estándares internacionales garantiza una consistencia dimensional absoluta, lo que significa que cada pieza entregada coincide con las especificaciones exactas requeridas por su equipo de ingeniería. Esta compatibilidad universal permite a los departamentos de adquisiciones obtener con confianza este accesorio para integrarlo con sistemas de bridas existentes, independientemente del material principal de la tubería, ya sea hierro dúctil, acero o PVC. Al estandarizar las conexiones, los administradores de instalaciones pueden optimizar eficazmente su inventario, reducir la variedad de repuestos necesarios y minimizar significativamente los gastos continuos de reemplazo.
Impulsada por su excepcional durabilidad mecánica, propiedades anticorrosivas avanzadas y un diseño que favorece inherentemente un mantenimiento rápido, esta curva de 11,25 grados se presenta como la solución ideal para una multitud de aplicaciones de ingeniería rigurosas. Funciona perfectamente en sistemas continuos de transporte de agua industrial, donde la resistencia química es crítica. En plantas de recogida y tratamiento de aguas residuales municipales, su interior liso evita la acumulación de residuos sólidos. Además, su formidable tolerancia a la presión lo convierte en una opción confiable para rejillas de protección contra incendios de alta presión, mientras que su resistencia a la degradación ambiental garantiza confiabilidad a largo plazo en arquitecturas de riego municipales exteriores expansivas y expuestas.
