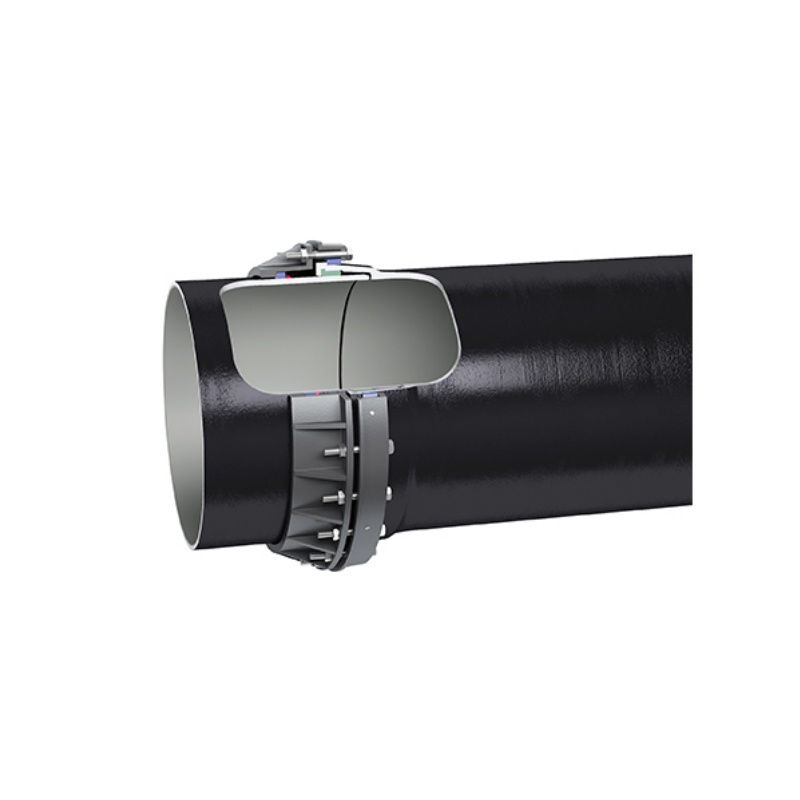

La tubería ( tubo) de hierro dúctil restringido es diferente de las tuberías de hierro dúctil tipo T normales; rara vez se usa en la tubería principal, pero se usa en aplicaciones particulares con juntas y estructuras especiales.
Solicitud
● Tendido de tuberías con gran pendiente
● Bloque de anclaje o contrafuerte libre cuando la tubería se curva
● HDD (perforación direccional horizontal)
Ofrecemos tres tipos de tuberías de hierro dúctil con junta restringida:
1. Junta restringida con junta dental
2. Junta restringida anclada exterior
3. Junta restringida anclada interna

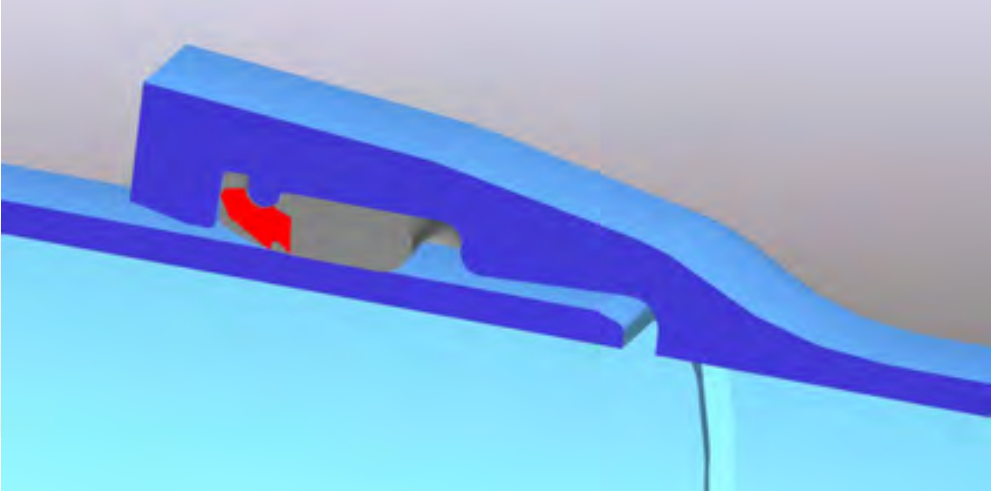

Junta dentada Junta restringida Tubería de hierro dúctil
La junta restringida con junta dentada es un poco diferente a la junta tipo T normal, necesita dientes de acero fabricados especialmente insertados en lugar de la junta normal, cuando la espiga está completamente insertada, los dientes muerden la espiga y restringen la salida de la espiga, y la junta restringida con junta dentada se puede usar para conectar cualquier tubería de hierro dúctil tipo T.
La gama de productos es DN80-700 y se permite máx. La deflexión angular es de 1,5 a 2° y el PFA es de 10 a 16 bar.

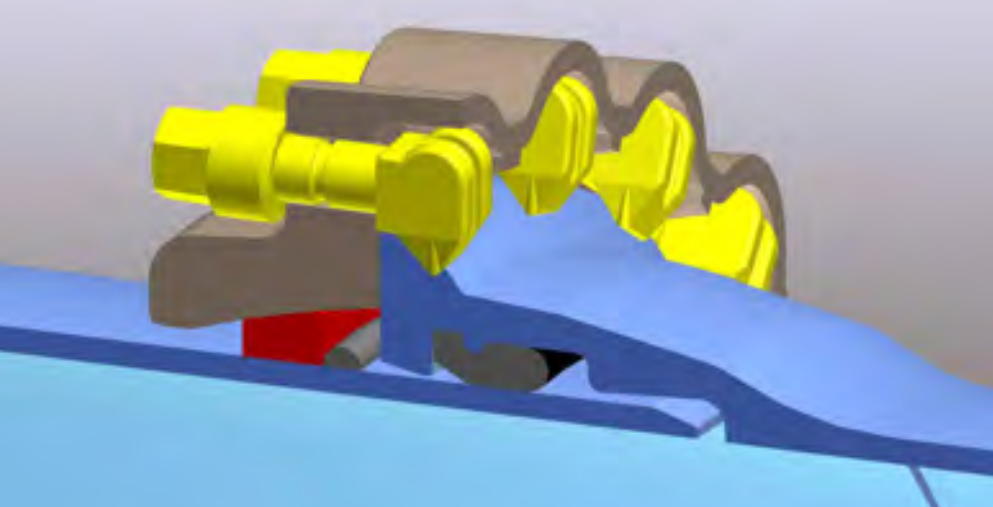

Junta restringida anclada exterior
La junta restringida anclada externa, también conocida como junta restringida atornillada, puede soportar alta presión, necesita que la fábrica haga un cordón de soldadura en la espiga, y se necesita un anillo de retención, casquillo, junta de goma y pernos para lograr la restricción, es fácil de montar y desmontar cuando sea necesario.
La gama de productos es DN80-1200 y se permite máx. La deflexión angular es de 1 a 2° y el PFA es de 20 a 30 bar.

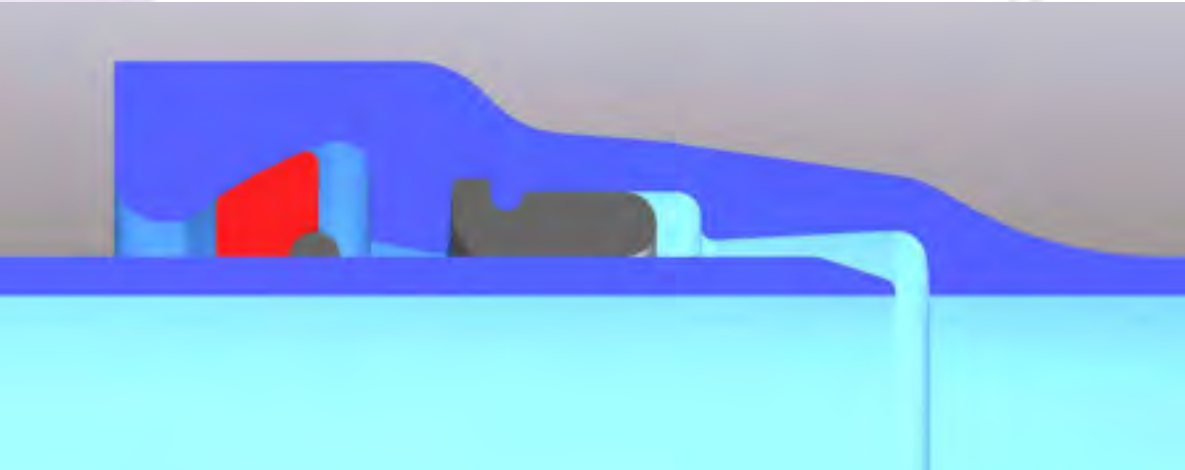

Junta restringida anclada interna
La junta restringida anclada interna puede soportar presiones muy altas, necesita un casquillo largo con dos cámaras, una para sellar y la otra para restringir el movimiento axial, la restricción se realiza mediante cordón de soldadura en la espiga y es fácil de ensamblar y desmontar cuando sea necesario.
La gama de productos es DN80-2000 y se permite máx. La deflexión angular es de 1 a 3° y el PFA es de 15 a 40 bar.
